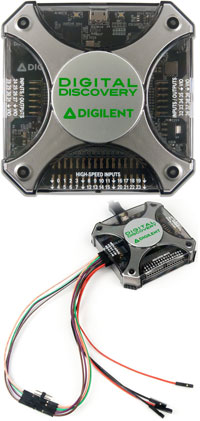

Analyseur logique et générateur de modèles Digital Discovery™

• 24 broches d'entrée haute vitesse (DIN0... 23), bande passante de 100 MHz, 560 kΩ||10 pF accessibles par le biais d'un connecteur 2 × 16
• Tampon d'acquisition DDR3 de 2 Gbit pour les broches DIN
• 16 E/S numériques (DIO24... 39) disposées dans deux connecteurs de type Pmod (2 × 6)
• Tampon de sortie : 32 K échantillons par canal pour les broches DIO (E/S numériques)
• Paramètres de balayage et d'intensité automatiques ou manuels pour les sorties.
• Niveaux de tension LVCMOS DIN et DIO programmables par l'utilisateur entre 1,2 V et 3,3 V (5 V compatibles)
• Alimentations utilisateur de 1,2 V à 3,3 V, disponibles dans les deux connecteurs de type Pmod (100 mA max.)
• Inclut : câbles USB et accessoires de commande de vol, adaptateur haute vitesse et câbles haute vitesse torsadés pour les canaux d'entrée afin de garantir l'intégrité des signaux

Digital Discovery - Guide de démarrage
Digital Discovery - Manuel de référence

Vidéo : Présentation du produit Digital Discovery

Maker.io :  Décodage VGA sur le produit Digital Discovery

Tutoriels

• Utilisation de l'analyseur logique
• Utilisation du générateur de modèles
• Utilisation des E/S statiques
• Démonstration de décodage des signaux VGA avec Digital Discovery

• Analyseur logique
  • Taux d'échantillonnage d'entrée jusqu'à 800 Méch./s avec huit entrées (et l'adaptateur haute vitesse)
  • Jusqu'à 200 Méch./s avec 32 entrées
  • Analyseurs de bus numériques (SPI, I²C, UART et parallèle)
• Générateur de modèles
  • Générateur de modèles algorithmique ou modèles basés sur un tampon
  • Logique ROM pour la mise en œuvre des fonctions booléennes définies par l'utilisateur et des machines à état
  • Taux d'échantillonnage de sortie de 100 Méch./s max. (fréquence de sortie maximale de 50 MHz)
• Contrôleur de protocole
  • Les broches d'E/S numériques sont utilisées pour l'envoi et la réception UART, ainsi que pour les opérations de lecture et d'écriture SPI et I²C
• E/S statiques
• Alimentations : définit l'alimentation utilisateur et les niveaux logiques, les résistances d'excursion et l'intensité de la sortie
  • Script : fonctions avancées
