Eaton-Electronics Division

Transformateurs CMS à détection de courant – Séries ECST/ECSTA

Les dispositifs ECST et ECSTA d'Eaton sont des transformateurs de détection de courant pour une détection et une mesure précises

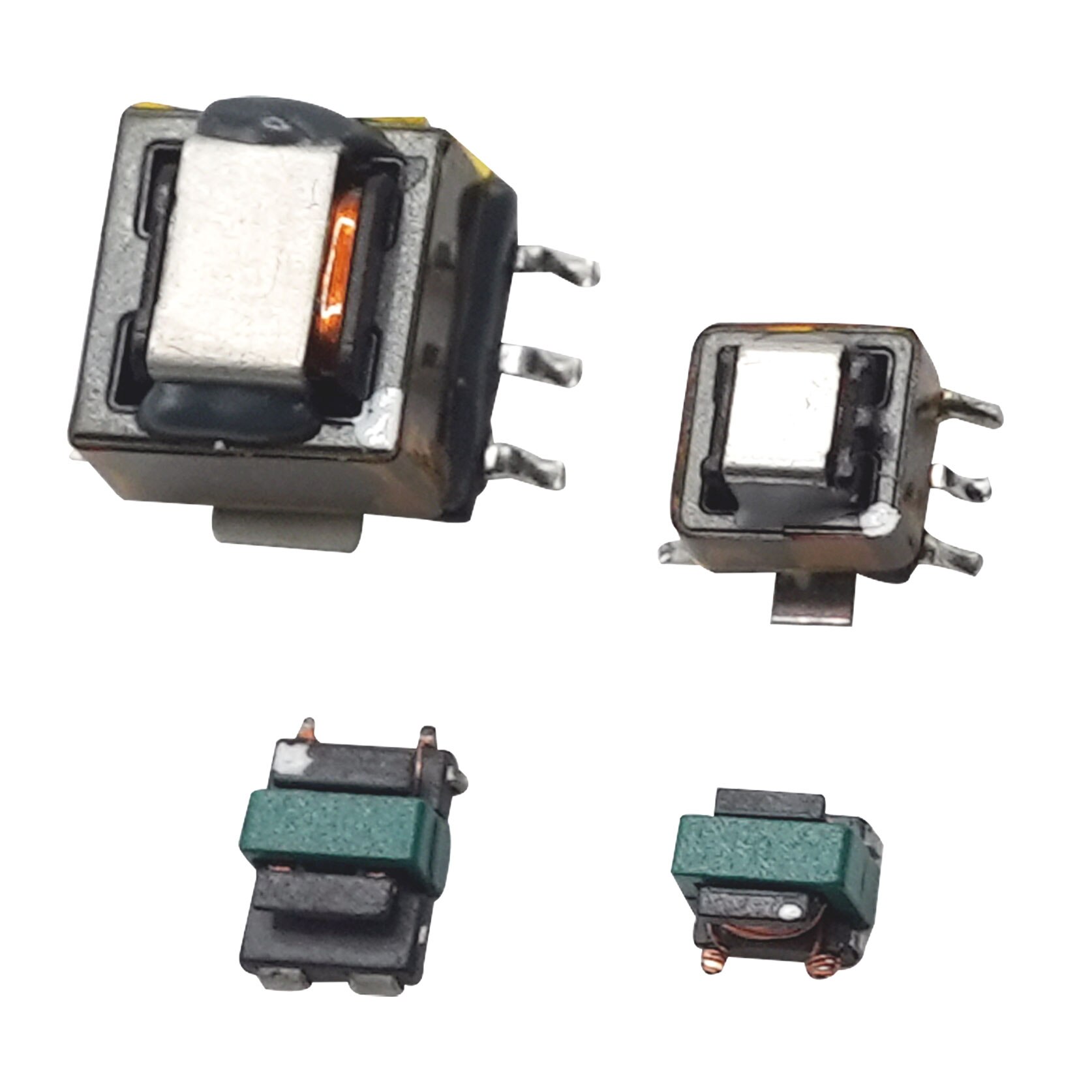

Image des transformateurs CMS à détection de courant d'Eaton - Séries ECST(A)Les transformateurs de détection de courant (ECST) d'Eaton conviennent aux applications commerciales et automobiles haute fiabilité. L'ECST fournit une détection et une mesure précises des niveaux de courant dans les circuits de puissance. Il possède une bobine à faible résistance CC qui peut détecter les niveaux de courant et les changements de direction avec une dissipation d'énergie négligeable. Le dispositif ECSTA est testé selon AEC-Q200 et convient à l'automobile haute fiabilité. Les deux séries ont une capacité de courant de 7 A à 15 A avec une plage de rapport de transformation de 20:1 à 200:1. Elles conviennent aux applications commerciales dans les produits industriels, informatiques, médicaux et énergétiques. Les transformateurs de détection de courant sont utilisés pour empêcher les conditions de surintensité ou autres conditions de défaut de courant indésirables dans les circuits alimentés.

Ressources
Fonctionnalités
  • Plage de températures de fonctionnement : -40°C à +125°C (hausse de température automatique plus ambiante)
  • Très faible résistance ohmique
  • Large choix de rapports de transformation : 20:1 à 200:1
  • Gamme de fréquences : 50 kHz à 1 MHz
  • Large choix de courant de détection : 7 A à 15 A
Applications
  • Entraînements de moteurs
  • Chargeurs embarqués
  • Convertisseurs CC/CC
  • Chargeurs sans fil
  • Systèmes de gestion de batteries (BMS)
  • Charge de véhicules électriques
  • Contrôle de contre-réaction
  • Détection de surcharge

Current Sense SMD Transformers – ECST Series

ImageRéférence fabricantDescriptionTypeCourant nominal (A)InductanceQuantité disponiblePrixAfficher les détails
CURR SENSE XFMR 20:1 7A SMDECST1V0504-1020-RCURR SENSE XFMR 20:1 7A SMDInvasif7 A33 µH0 - Immédiatement$2.77Afficher les détails
CURR SENSE XFMR 40:1 7A SMDECST1V0504-1040-RCURR SENSE XFMR 40:1 7A SMDInvasif7 A132 µH0 - Immédiatement$2.77Afficher les détails
CURR SENSE XFMR 50:1 7A SMDECST1V0504-1050-RCURR SENSE XFMR 50:1 7A SMDInvasif7 A205 µH348 - Immédiatement$3.80Afficher les détails
CURR SENSE XFMR 70:1 7A SMDECST1V0504-1070-RCURR SENSE XFMR 70:1 7A SMDInvasif7 A400 µH349 - Immédiatement$3.80Afficher les détails
CURR SENSE XFMR 100:1 7A SMDECST1V0504-1100-RCURR SENSE XFMR 100:1 7A SMDInvasif7 A820 µH348 - Immédiatement$3.80Afficher les détails
CURR SENSE XFMR 150:1 7A SMDECST1V0504-1150-RCURR SENSE XFMR 150:1 7A SMDInvasif7 A1.8 mH0 - Immédiatement$2.77Afficher les détails
CURR SENSE XFMR 50:1 9A SMDECST1V0703-1050-RCURR SENSE XFMR 50:1 9A SMDInvasif9 A333 µH0 - Immédiatement$1.55Afficher les détails
CURR SENSE XFMR 70:1 9A SMDECST1V0703-1070-RCURR SENSE XFMR 70:1 9A SMDInvasif9 A652 µH350 - Immédiatement$2.13Afficher les détails
CURR SENSE XFMR 100:1 9A SMDECST1V0703-1100-RCURR SENSE XFMR 100:1 9A SMDInvasif9 A1.33 mH336 - Immédiatement$2.13Afficher les détails
CURR SENSE XFMR 150:1 9A SMDECST1V0703-1150-RCURR SENSE XFMR 150:1 9A SMDInvasif9 A2.99 mH0 - Immédiatement$1.55Afficher les détails
CURR SENSE XFMR 20:1 10A SMDECST1V0805-1020-RCURR SENSE XFMR 20:1 10A SMDInvasif10 A80 µH0 - Immédiatement$1.30Afficher les détails
CURR SENSE XFMR 40:1 10A SMDECST1V0805-1040-RCURR SENSE XFMR 40:1 10A SMDInvasif10 A320 µH0 - Immédiatement$1.30Afficher les détails
CURR SENSE XFMR 50:1 10A SMDECST1V0805-1050-RCURR SENSE XFMR 50:1 10A SMDInvasif10 A500 µH341 - Immédiatement$1.72Afficher les détails
CURR SENSE XFMR 60:1 10A SMDECST1V0805-1060-RCURR SENSE XFMR 60:1 10A SMDInvasif10 A730 µH0 - Immédiatement$1.30Afficher les détails
CURR SENSE XFMR 70:1 10A SMDECST1V0805-1070-RCURR SENSE XFMR 70:1 10A SMDInvasif10 A980 µH0 - Immédiatement$1.30Afficher les détails
CURR SENSE XFMR 100:1 10A SMECST1V0805-1100-RCURR SENSE XFMR 100:1 10A SMInvasif10 A2 mH308 - Immédiatement$1.72Afficher les détails
CURR SENSE XFMR 125:1 10A SMECST1V0805-1125-RCURR SENSE XFMR 125:1 10A SMInvasif10 A3 mH0 - Immédiatement$1.30Afficher les détails
CURR SENSE XFMR 30:1 15A SMDECST1V1308-1030-RCURR SENSE XFMR 30:1 15A SMDInvasif15 A500 µH0 - Immédiatement$2.51Afficher les détails
CURR SENSE XFMR 40:1 15A SMDECST1V1308-1040-RCURR SENSE XFMR 40:1 15A SMDInvasif15 A880 µH0 - Immédiatement$2.51Afficher les détails
CURR SENSE XFMR 50:1 15A SMDECST1V1308-1050-RCURR SENSE XFMR 50:1 15A SMDInvasif15 A1.4 mH0 - Immédiatement$3.37Afficher les détails

Current Sense SMD Transformers – ECSTA Automotive Series

ImageRéférence fabricantDescriptionTypeCourant nominal (A)InductanceQuantité disponiblePrixAfficher les détails
CURR SENSE XFMR 70:1 7A SMDECSTA1V0504-1070-RCURR SENSE XFMR 70:1 7A SMDInvasif7 A400 µH350 - Immédiatement$4.50Afficher les détails
CURR SENSE XFMR 100:1 7A SMDECSTA1V0504-1100-RCURR SENSE XFMR 100:1 7A SMDInvasif7 A820 µH336 - Immédiatement$4.50Afficher les détails
CURR SENSE XFMR 50:1 7A SMDECSTA1V0504-1050-RCURR SENSE XFMR 50:1 7A SMDInvasif7 A205 µH0 - Immédiatement$4.50Afficher les détails
CURR SENSE XFMR 20:1 7A SMDECSTA1V0504-1020-RCURR SENSE XFMR 20:1 7A SMDInvasif7 A33 µH0 - Immédiatement$3.14Afficher les détails
CURR SENSE XFMR 40:1 7A SMDECSTA1V0504-1040-RCURR SENSE XFMR 40:1 7A SMDInvasif7 A132 µH0 - Immédiatement$3.14Afficher les détails
CURR SENSE XFMR 150:1 7A SMDECSTA1V0504-1150-RCURR SENSE XFMR 150:1 7A SMDInvasif7 A1.8 mH0 - Immédiatement$3.14Afficher les détails
CURR SENSE XFMR 70:1 9A SMDECSTA1V0703-1070-RCURR SENSE XFMR 70:1 9A SMDInvasif9 A652 µH0 - Immédiatement$2.54Afficher les détails
CURR SENSE XFMR 100:1 9A SMDECSTA1V0703-1100-RCURR SENSE XFMR 100:1 9A SMDInvasif9 A1.33 mH0 - Immédiatement$2.54Afficher les détails
CURR SENSE XFMR 50:1 9A SMDECSTA1V0703-1050-RCURR SENSE XFMR 50:1 9A SMDInvasif9 A333 µH0 - Immédiatement$1.76Afficher les détails
CURR SENSE XFMR 150:1 9A SMDECSTA1V0703-1150-RCURR SENSE XFMR 150:1 9A SMDInvasif9 A2.99 mH0 - Immédiatement$1.76Afficher les détails
CURR SENSE XFMR 50:1 10A SMDECSTA1V0805-1050-RCURR SENSE XFMR 50:1 10A SMDInvasif10 A500 µH350 - Immédiatement$2.03Afficher les détails
CURR SENSE XFMR 100:1 10A SMECSTA1V0805-1100-RCURR SENSE XFMR 100:1 10A SMInvasif10 A2 mH0 - Immédiatement$2.03Afficher les détails
CURR SENSE XFMR 70:1 10A SMDECSTA1V0805-1070-RCURR SENSE XFMR 70:1 10A SMDInvasif10 A980 µH0 - Immédiatement$1.47Afficher les détails
CURR SENSE XFMR 40:1 10A SMDECSTA1V0805-1040-RCURR SENSE XFMR 40:1 10A SMDInvasif10 A320 µH0 - Immédiatement$1.47Afficher les détails
CURR SENSE XFMR 20:1 10A SMDECSTA1V0805-1020-RCURR SENSE XFMR 20:1 10A SMDInvasif10 A80 µH0 - Immédiatement$1.47Afficher les détails
CURR SENSE XFMR 60:1 10A SMDECSTA1V0805-1060-RCURR SENSE XFMR 60:1 10A SMDInvasif10 A730 µH0 - Immédiatement$1.47Afficher les détails
CURR SENSE XFMR 125:1 10A SMECSTA1V0805-1125-RCURR SENSE XFMR 125:1 10A SMInvasif10 A3 mH2000 - Immédiatement$1.47Afficher les détails
CURR SENSE XFMR 100:1 15A SMDECSTA1V1308-1100-RCURR SENSE XFMR 100:1 15A SMDInvasif15 A5.6 mH0 - Immédiatement$3.82Afficher les détails
CURR SENSE XFMR 50:1 15A SMDECSTA1V1308-1050-RCURR SENSE XFMR 50:1 15A SMDInvasif15 A1.4 mH0 - Immédiatement$3.82Afficher les détails
CURR SENSE XFMR 40:1 15A SMDECSTA1V1308-1040-RCURR SENSE XFMR 40:1 15A SMDInvasif15 A880 µH0 - Immédiatement$2.99Afficher les détails
