Circuits intégrés de commande moteur

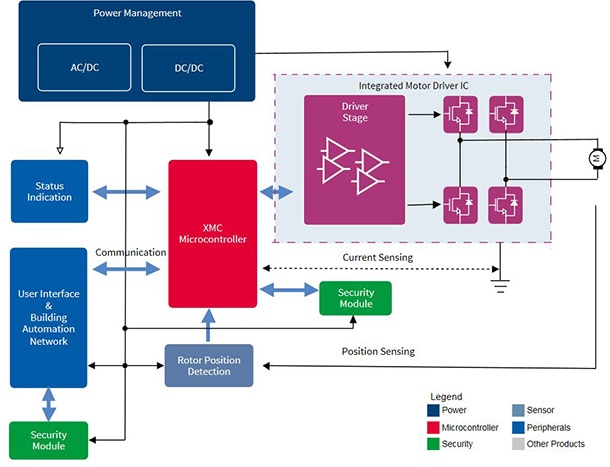

Conceptions de commandes moteurs robustes et efficaces – Avec solutions de circuit intégré de variateur moteur

En offrant des capteurs, des microcontrôleurs, des circuits intégrés de puissance et des produits de sécurité, Infineon constitue un point de contact unique pour les concepteurs de commande moteur. Cependant, le variateur moteur est au cœur de toute conception de commande moteur. Relevez facilement les plus grands défis de conception actuels, tels que les limitations de coût et d'espace ou les environnements difficiles, grâce aux produits innovants d'Infineon. Bénéficiez de solutions dotées de la qualité et de la fiabilité de conception allemande, d'une gamme étendue répondant aux différents budgets et besoins techniques, et d'outils de support permettant des gains de temps et d'argent.

Les solutions intégrées comme le demi-pont NovalithlC™ ou le pont en H IFX9201 d'Infineon augmentent la fiabilité et la robustesse des systèmes. Vous pouvez créer des conceptions compactes, réduire les pertes de puissance et augmenter le rendement de votre système.

Circuits intégrés de variateur moteur pour applications automobiles et industrielles basse tension

Référence	Description
Demi-ponts simples
BTN8982	Demi-pont PN à fort courant NovalithIC™
BTN8962	Demi-pont PN à fort courant NovalithIC™
Demi-ponts multiples
TLE84106EL	Circuit intégré de variateur hex en demi-pont
TLE84110EL	Circuit intégré de variateur déca en demi-pont
TLE4207G	Variateur double en demi-pont 1 A
TLE4208-G	Circuit intégré de variateur quadruple en demi-pont
TLE6208-3G	Triple demi-pont
TLE6208-6G	Demi-pont hex / Variateur double six
Ponts en H
IFX9201	Pont en H 6 A avec système de diagnostic SPI (industriel)
BTM7752G	Pont en H à fort courant TrilithIC 3G
BTM7700G	Circuit d'attaque de commutateur DMOS quadruple TrilithIC
BTM7710G	Circuit d'attaque de commutateur DMOS quadruple TrilithIC
BTM7740G	Circuit d'attaque de commutateur DMOS quadruple TrilithIC
BTM7741G	Circuit d'attaque de commutateur DMOS quadruple TrilithIC
BTM7750G	Circuit d'attaque de commutateur DMOS quadruple TrilithIC
TLE5205-2G	Pont en H 5 A pour applications de moteur CC
TLE5206-2G	Pont en H 5 A pour applications de moteur CC
TLE6209	Pont en H 7 A pour applications de moteur CC
Servo-variateur
TLE4206-2G	Variateur moteur CC 1 A pour applications avec servo-variateur
TLE4209G	Variateur moteur CC 1 A pour applications avec servo-variateur
Variateur pas-à-pas
TLE4729G	Circuit intégré bipolaire de variateur moteur pas-à-pas à 2 phases
TLE4726G	Variateur moteur pas-à-pas à 2 phases
TLE8444SL	Circuit intégré de variateur en demi-pont quadruple

Kit de ponts en H 2Go avec IFX9201

Système prêt à l'emploi qui inclut tout ce dont vous avez besoin sur une carte miniature (30 mm x 38 mm)

• Pont en H 6 A IFX9201
• Microcontrôleur XMC1100 basé sur ARM® Cortex®-M0
• Interface de débogage embarquée

L'IFX9201SG est un pont en H 6 A à usage général conçu pour commander de petits moteurs CC et des charges inductives. Les sorties peuvent présenter une modulation de largeur d'impulsion à des fréquences allant jusqu'à 20 kHz, ce qui permet un fonctionnement au-delà du champ d'audibilité humain, au moyen de commandes PWM/DIR. Tandis que le signal à l'entrée DIR définit la direction du moteur CC, le signal PWM commande le rapport cyclique. Pour les courants de charge au-dessus du seuil de limitation de courant (6 A minimum), le pont en H passe en mode découpage de limitation de courant.

Avantages et fonctionnalités clés de l'IFX9201

• Tension d'alimentation nominale jusqu'à 36 V
• Protection contre les courts-circuits et la surchauffe, et blocage en cas de sous-tension
• Diagnostic SPI détaillé ou indicateur d'erreur simple
• Conception simplifiée avec peu de composants externes
• Boîtier PG-DSO-12-17 compact et robuste

Applications clés

• Commandes moteur CC pour applications industrielles
• Domotique et immotique
• Gestion des batteries d'outils électriques
• Applications robotiques industrielles
• Jouets électriques

Carte d'interface de commande moteur CC avec BTN8982TA pour Arduino

La carte d'interface (shield) de commande moteur CC est capable de commander deux moteurs CC unidirectionnels (configuration en demi-pont) ou un moteur CC bidirectionnel (configuration en pont en H). Le BTN8982TA NovalithIC™ en demi-pont implémenté peut être commandé par PWM via la broche IN. L'interfaçage vers un microcontrôleur est facilité par le circuit intégré de variateur qui présente des entrées de niveau logique, un diagnostic avec détection du courant, un ajustement de la vitesse de balayage, une génération de temps de récupération et une protection contre la surchauffe, la sous-tension, la surintensité et les courts-circuits.

Fonctionnalités

• Compatibilité avec Arduino Uno R3 et XMC1100 Boot Kit d'Infineon
• Capacité PWM haute fréquence, par exemple 30 kHz
• Vitesses de balayage ajustables pour interférences électromagnétiques optimisées en changeant de résistance externe
• Circuit de variateur avec entrées de niveau logique
• Diagnostic avec détection de courant

Conditions de fonctionnement

• Commande moteur CC à balais avec charge continue jusqu'à 250 W
• Tension d'entrée nominale de 8–18 V (max. 6–40 V)
• Courant moteur moyen limité à 30 A à cause du circuit imprimé (limitation du courant BTN8982TA à 55 A min.)
