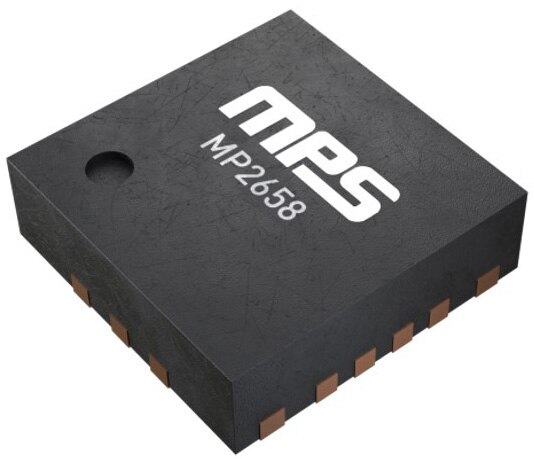

Chargeur à découpage autonome 36 V MP2658

Le chargeur de commutation polyvalent et compact MP2658 de MPS est parfaitement adapté aux applications portables utilisant une gamme de chimies de batterie. Il prend en charge des blocs batteries contenant jusqu'à sept cellules Li-ion, Li-polymère ou LiFePO4 en série. Il est également compatible avec les batteries plomb-acide, les supercondensateurs, les batteries NiMH et NiCd sur une plage de tensions allant de 2 V à 31 V. Le dispositif délivre jusqu'à 3 A de courant de charge (I_CC), quelle que soit la tension de régulation de la batterie (V_{BATT_REG}).

Conçu pour gérer jusqu'à 36 V_CC en entrée et supporter une tension de maintien jusqu'à 45 V, le MP2658 charge les batteries en quatre étapes séquentielles : charge d'entretien, précharge, courant constant (CC) et tension constante (CV).

Les utilisateurs peuvent configurer les seuils de transition du MP2658 de la précharge à la charge rapide, ainsi que son comportement de fin de charge, via des paramètres de broches externes. Cette flexibilité le rend adapté à la charge de supercondensateurs et de divers types de batteries.

La gestion de la charge est régie par le courant d'entrée (I_IN) et la tension d'entrée (V_IN). Si I_IN dépasse son seuil prédéfini ou si V_IN tombe à sa limite inférieure, le MP2658 réduit dynamiquement le courant de charge pour protéger la source d'alimentation d'entrée contre toute surcharge.

Pour une plus grande sécurité, le MP2658 intègre plusieurs mécanismes de protection, notamment une protection contre les surtensions (OVP) pour la batterie, une surveillance et des protections de température, un blocage thermique et une minuterie de sécurité de charge programmable. Le MP2658 est proposé en boîtier compact QFN-19 de 3 mm x 3 mm.
