pSemi

Mélangeur MOSFET quadruple UltraCMOS® PE4152

Le PE4152 de pSemi est un mélangeur MOSFET quadruple UltraCMOS pouvant être utilisé en tant que convertisseur élévateur ou abaisseur

Image du mélangeur MOSFET quadruple UltraCMOS PE4152 de Peregrine SemiconductorLe PE4152 de pSemi est un mélangeur MOSFET quadruple haute linéarité avec un amplificateur d'oscillateur local (OL) intégré. L'amplificateur OL permet des niveaux de commande d'entrée OL de moins de 0 dBm pour produire des valeurs de point d'interception du troisième ordre (IIP3) similaires à une matrice MOSFET quadruple commandée avec une commande OL de 15 dBm. Le PE4152 fonctionne avec des signaux différentiels aux ports RF (radiofréquence) et IF (fréquence intermédiaire), tandis que l'amplificateur OL tampon intégré commande le cœur du mélangeur. Il peut être utilisé comme convertisseur élévateur ou abaisseur.

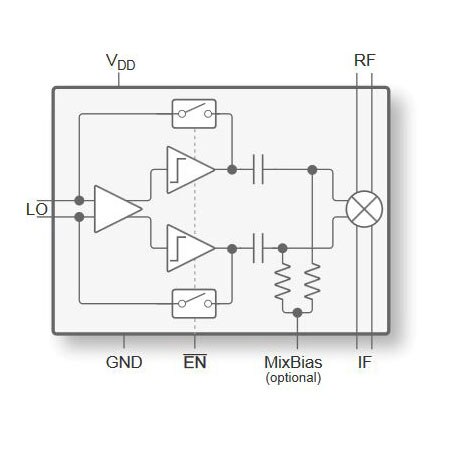

Agrandir le schéma

Fonctionnalités Applications
  • Matrice MOSFET quadruple avec activation OL intégrée et mode de dérivation
  • Très haute linéarité dans les deux modes d’oscillateur local
    • Activation OL : 25 dBm IIP3, 52 dBm IIP2
    • Dérivation OL : 24 dBm IIP3, 46 dBm IIP2
  • Isolement élevé dans les deux modes OL
    • Activation OL : 30/30 dB LO–RF/IF
    • Dérivation OL : 60/58 dB LO–RF/IF
  • Faibles pertes de conversion dans les deux modes OL
  • Conditionnement : boîtier QFN à 20 broches de 4 mm × 4 mm × 0,85 mm
  • Radios mobiles terrestres (LMR)
    • Radios portatives
    • Radios mobiles
  • Infrastructure cellulaire
  • Boîtiers décodeurs (STB)/Systèmes de télévision par câble

PE4152 MOSFET Mixer

ImageRéférence fabricantDescriptionQuantité disponiblePrixAfficher les détails
HIGH-LINEARITY MOSFET QUAD MIXERPE4152A-ZHIGH-LINEARITY MOSFET QUAD MIXER1726 - Immédiatement$15.50Afficher les détails
HIGH-LINEARITY MOSFET QUAD MIXEREK4152-02HIGH-LINEARITY MOSFET QUAD MIXER2 - Immédiatement$76.00Afficher les détails
Date de publication : 2016-05-16
