Commutateur RF CC vrai UltraCMOS® PE42020

Le dispositif PE42020 de pSemi est un commutateur RF CC unipolaire bidirectionnel (SPDT) vrai à technologie HaRP™ avancée, fonctionnant de 0 Hz à 8 GHz avec des fonctions RF, analogiques et numériques intégrées. Le PE42020 accepte une tension d'entrée CC jusqu'à ±10 V sur les ports RF. Il peut être configuré en tant que commutateur CC vrai réflectif ouvert ou absorptif 50 Ω via la broche LZ unique.Le commutateur RF CC vrai PE42020 fournit d'excellentes performances RF et une haute tenue en puissance de seulement 0 Hz, ce qui le rend adapté à la gestion de combinaison complexe de signaux CC, RF/analogiques et numériques dans les applications de test et de mesure (T&M) et d'équipement de test automatisé (ATE).

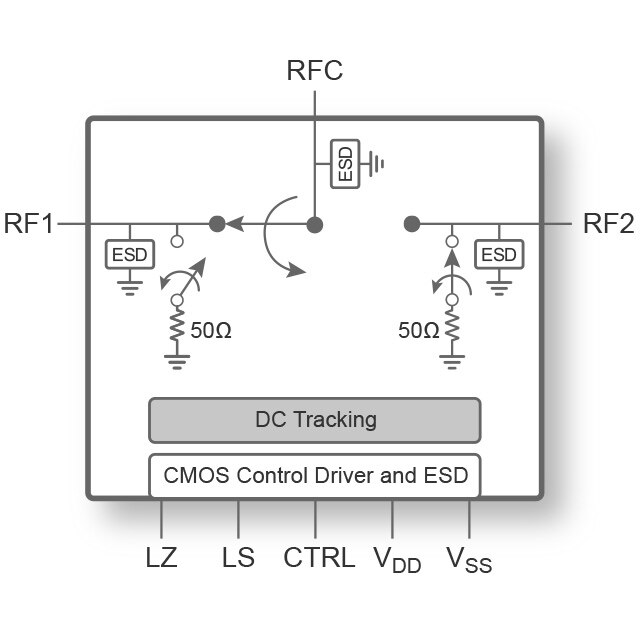

Agrandir le schéma

Fonctionnalités et avantages

• Tension maximum (CA ou CC crête) : ±10 V sur les ports RF
• Haute tenue en puissance :

  • 30 dBm à CC
  • 36 dBm à 8 GHz
• Distorsion harmonique totale (THD) : 84 dBc
• Commutateur réflectif ouvert ou absorptif 50 Ω configurable via une broche unique (LZ)
