Commutateur RF unipolaire bidirectionnel PE42822

pSemi présente le commutateur de protection RF unipolaire bidirectionnel UltraCMOS® PE42822, de 700 MHz à 3,8 GHz

Image du commutateur de protection RF unipolaire bidirectionnel HaRP™ PE42822 de Peregrine SemiconductorLe PE42822 de pSemi est un commutateur de protection RF unipolaire bidirectionnel (SPDT), absorptif 50 Ω à technologie HaRP™ avancée, conçu pour une utilisation dans les applications d'infrastructure sans fil haute puissance et hautes performances telles que les produits microcellules moyenne puissance, prenant en charge des fréquences jusqu'à 3,8 GHz.

Ce commutateur présente une linéarité élevée qui reste invariante sur toute la plage d'alimentations. Le PE42822 est également doté d'un isolement exceptionnel, d'un délai de commutation rapide, et il est fourni dans un boîtier QFN à 16 broches de 3 mm × 3 mm. En outre, aucun condensateur de liaison externe n'est requis si une tension de 0 VCC est présente sur les ports RF.

Le PE42822 est fabriqué selon le processus UltraCMOS de pSemi, une variation brevetée de la technologie silicium sur isolant (SOI) sur un substrat de saphir.

Les améliorations apportées à la technologie HaRP de pSemi garantissent une linéarité élevée, ainsi que d'excellentes performances harmoniques. Cette fonctionnalité innovante du processus UltraCMOS offre les performances de la technologie GaAs, tout en affichant le même niveau de rentabilité et d'intégration que les technologies CMOS classiques.

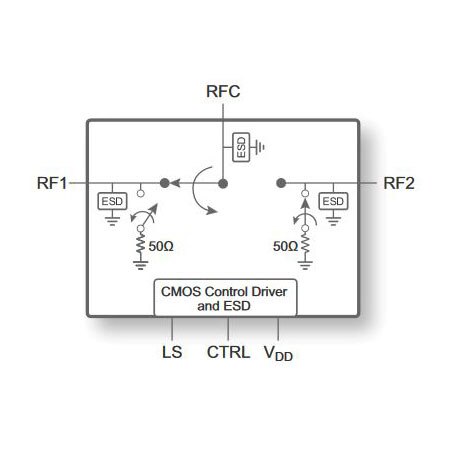

Agrandir le schéma

Fonctionnalités
  • Excellente tenue en puissance de crête mono-événement de 46,1 dBm LTE
  • Performances de linéarité exceptionnelles sur toutes les fréquences
    • IP3 d'entrée : 65 dBm
    • IP2 d'entrée : 120 dBm
  • Température de fonctionnement étendue de 105°C
  • Contrôle compatible TTL 1,8 V/3,3 V
  • Hautes performances DES de 3 kV modèle du corps humain (HBM) sur broches RF à la terre
  • Conditionnement : boîtier QFN à 16 broches de 3 mm × 3 mm x 0,85 mm
Applications
  • Infrastructures sans fil
  • Commutateur de protection de récepteur

PE42822 UltraCMOS SPDT RF Protection Switch Evaluation Kit

ImageRéférence fabricantDescriptionContenuType d'antenneQuantité disponiblePrixAfficher les détails
KIT EVALUATIONEK42822-01KIT EVALUATIONCarte(s)-2 - Immédiatement$76.00Afficher les détails
Date de publication : 2015-10-21
