Le dispositif PE43711 de pSemi est un atténuateur à plots numérique (DSA) RF,7 bits, 50 Ω, à technologie HaRP™ avancée, qui prend en charge une vaste plage de fréquences de 9 kHz à 6 GHz. Il présente des transitions d'état d'atténuation sans pointe de conversion et prend en charge une tension de commande de 1,8 V et une plage de températures de fonctionnement étendue jusqu'à +105°C, ce qui rend ce dispositif adapté à de nombreuses applications sans fil large bande. Le PE43711 est une version à brochage compatible améliorée des dispositifs PE43502, PE43503, PE43602 et PE43702. Une interface de contrôle numérique intégrée prend en charge la programmation en série et en parallèle de l'atténuation, y compris la capacité à programmer un état d'atténuation initial lors de la mise sous tension. Le PE43711 couvre une plage d'atténuations de 31,75 dB par paliers de 0,25 dB, 0,5 dB et 1 dB. Il est capable de maintenir une monotonie de 0,25 dB jusqu'à 4 GHz, une monotonie de 0,5 dB jusqu'à 5 GHz et une monotonie de 1 dB jusqu'à 6 GHz. En outre, aucun condensateur de liaison externe n'est requis, si une tension de 0 VCC est présente sur les ports RF. Le PE43711 est fabriqué selon le processus UltraCMOS de pSemi, une variation brevetée de la technologie silicium sur isolant (SOI) sur un substrat de saphir.

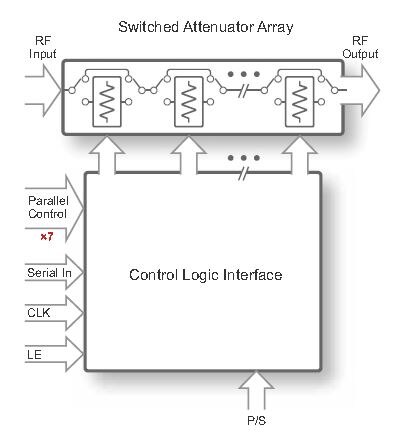

Agrandir le schéma
| Fonctionnalités |
|
Applications |
- Paliers d'atténuation flexibles de 0,25 dB, 0,5 dB et 1 dB jusqu'à 31,75 dB
- Transitions d'état d'atténuation sans pointe de conversion
- Monotonie : 0,25 dB jusqu'à 4GHz, 0,5 dB jusqu'à 5 GHz et 1 dB jusqu'à 6 GHz
- Plage de températures de fonctionnement étendue jusqu'à +105°C
- Interfaces de programmation parallèle et série
- Boîtier QFN à 24 broches de 4 x 4 mm
|
|
- Infrastructure sans fil 3G/4G
- Systèmes radio mobiles terrestres (LMR)
- Systèmes de communications point à point
|
