Le PE44820 de pSemi est un déphaseur numérique (DPS) 8 bits à technologie HaRP™ avancée, conçu pour une utilisation dans un large éventail d'applications telles que les réseaux de formation de faisceau, les systèmes d'antennes distribuées, les systèmes d'antennes actives et les systèmes à balayage électronique. Ce DPS couvre une plage de phases de 358,6 degrés en paliers de 1,4 degré, maintenant une excellente précision de phase et d'amplitude sur la bande de fréquences nominales de 1,7 GHz à 2,2 GHz. Le PE44820 est également capable de fonctionner à des fréquences étendues comprises entre 1,1 GHz et 3,0 GHz pour les applications à bande étroite, comme indiqué dans la Note d’application 45. Une interface de contrôle numérique intégrée prend en charge la programmation de l'établissement de phase en série et en parallèle. Le PE44820 est également doté d’une option d’alimentation négative externe pour une fréquence de commutation plus rapide et il est disponible dans un boîtier QFN à 32 broches de 5 mm × 5 mm × 0,85 mm. En outre, aucun condensateur de liaison externe n'est requis si une tension de 0 VCC est présente sur les ports RF.

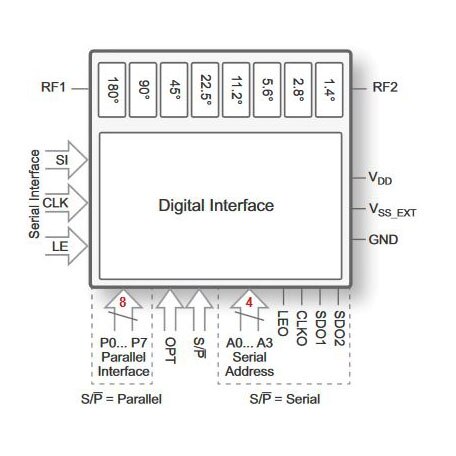

Agrandir le schéma
| Fonctionnalités |
|
|
- Déphaseur 8 bits pleine gamme de 358,6° ; 180°, 90°, 45°, 22,5°, 11,2°, 5,6°, 2,8° et 1,4° bits
- Erreur de phase et d’amplitude à faible valeur efficace
- Erreur de phase efficace de 1,0°
- Erreur d’amplitude efficace de 0,1 dB
|
|
- IIP3 de +60 dBm haute linéarité
- Fonctionnement à fréquences à bande étroite étendues de 1,1 GHz à 3,0 GHz
- Température de fonctionnement de +105°C
- Conditionnement : boîtier QFN à 32 broches de 5 mm x 5 mm x 0,85 mm
|
| Applications |
|
|
- Émetteurs-récepteurs de station de base
- Radars militaires et météorologiques
|
|
- Réseaux d’antennes actives
|
