Conception simplifiée avec les composants large bande haute fréquence

Wideband Solutions Home

Communications

Traditionnellement, les fabricants OEM (fabricants d'équipement d'origine) d'infrastructures de communications utilisaient des convertisseurs abaisseurs ou élévateurs I/Q (ou IRM) pour des bandes de fréquences spécifiques et adaptaient leurs solutions pour ces bandes seulement. Aujourd'hui, avec la demande de développement sans fil global et l'ouverture de nouveaux spectres mondiaux, la plupart des fabricants OEM envisagent de développer des radios pour toutes les bandes radio hyperfréquences commerciales entre 6-42 GHz. Les conceptions de stations de base ne sont plus uniquement basées sur des composants discrets ou partiellement intégrés. Les nouvelles conceptions requièrent une approche de plateforme utilisant des composants courants pouvant couvrir plusieurs bandes de fréquences et pouvant être exploités pour des conceptions radio de diverses bandes hyperfréquences.

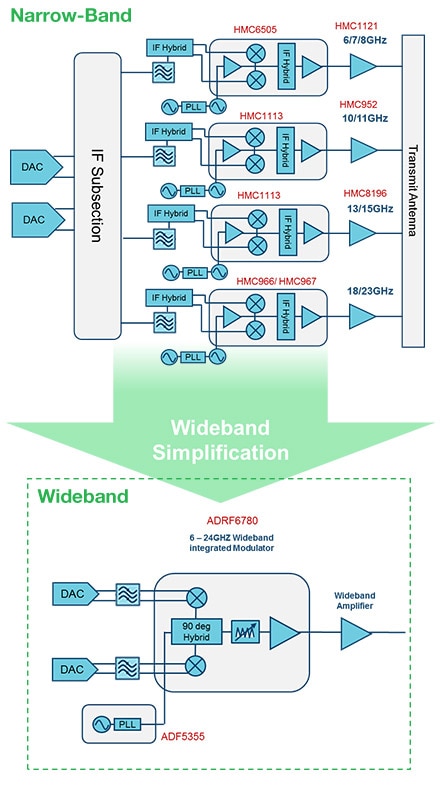

Les dispositifs de pointe ADRF6780 (modulateur I/Q large bande 6 – 24 GHz) et ADRF6880 (démodulateur I/Q large bande 6 – 24 GHz) d'Analog Devices constituent une étape dans cette direction. Comme illustré dans le schéma, les deux composants offrent une plateforme de mixage large bande commune pour couvrir plusieurs bandes radio, tout en obtenant les meilleures performances et économies d'échelle. Les fabricants OEM peuvent maintenant concevoir des radios terrestres hyperfréquences pour neuf bandes radio différentes, remplaçant les 8 composants distincts entre 6 et 24 GHz, en utilisant juste deux convertisseurs de fréquences. L'ADRF6780 et l'ADRF6880 intègrent un mélangeur I/Q, un multiplicateur OL sélectionnable, un VVA, un détecteur d'enregistrement et un tampon de division quadruple programmable SPI dans un seul boîtier.

Les deux dispositifs peuvent être utilisés en tant que mélangeurs dans les architectures hétérodynes classiques avec IF de 0,8 – 3,5 GHz ou dans une conversion directe s'étendant de RF à la bande de base avec un seul composant.
