Steckverbindersystem Minitek® PwrDie Komplettlösung für Draht-zu-Draht und Draht-zu-Board-Verbindungen
Die Familie Minitek® Pwr von Amphenol besteht aus optimierten Produkten, die als Draht-zu-Draht- und Draht-zu-Board-Komplettlösungen in den Rastermaßen 5,70 mm, 4,20 mm und 3,00 mm und mit Nennstromstärken von 6,5 A bis 23 A angeboten werden. Kurz gesagt, ist Minitek® Pwr kompakt, robust und vielseitig und eignet sich für unterschiedliche Endanwendungen.
Katalog zu Minitek® Pwr
Minitek® Pwr CEM-5 PCIe
Das Steckverbindersystem Minitek Pwr PCIe Gen 5 von Amphenol Communications Solutions bietet eine Einsteigerkonfektion für CEM 5.0 PCI-Express® aus 2x6-12-V-Hilfsstromanschluss und Kabel, die 600-W-Grafikkarten unterstützt. Der 2x6-12-V-Hilfsstromanschluss ist nicht für die Verbindung mit älteren PCI-Express-2x3 und -2x4-12-V-Hilfsstromanschlüssen ausgelegt. Die Leistungs-Pins des 2x6-12-V-Hilfsstromanschlusses besitzen einen Rasterabstand von 3,00 mm, während die Kontakte in einem herkömmlichen 2x3- und 2x4-Steckverbinder in einem Raster von 4,20 mm angeordnet sind. Dieses PCIe-Steckverbindersystem (CEM-5) ist für Anwendungen mit Nennströmen bis 9,5 A/Pin (12 Pins unter Spannung) und vier Signal-Pins für die Signalübertragung ausgelegt.
Minitek® Pwr 5.7
Minitek® Pwr 5,7 ist eine flexible Komplettlösung für Leistungsanwendungen mit hohen Nennströmen von bis zu 23 A pro Kontakt und Drahtstärken von AWG 16 bis 12 für Draht-zu-Board-Anwendungen. Minitek® Pwr 5.7 bietet eine polarisierte Steckgeometrie, was bei der Vermeidung von Falschanschlüssen hilft. Die Steckverbinder bieten einen großen Betriebstemperaturbereich von -40 °C bis +105 °C, wodurch sie sich für eine breite Palette von Anwendungen eignen. Die berührungssicheren Gehäuse verhindern eine Beschädigung von Anschlüssen.
Minitek® Pwr 4.2
Der Steckverbinder Minitek® Pwr 4.2 ist eine flexible Komplettlösung für Leistungsanwendungen mit einem Nennstrom von bis zu 9 A pro Kontakt. Die zweireihige Version bietet 2 bis 24 Schaltkreise und die einreihige Version 3 bis 5 Schaltkreise.

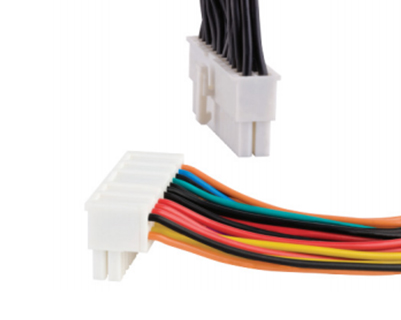

Minitek® Pwr 4.2 High Current
Der Hochstromsteckverbinder Minitek® Pwr 4.2 High Current Connector (HCC) wurde für Anwendungen mit hohen Stromstärken und hoher Leistungsdichte entwickelt und unterstützt Nennströme von bis zu 13 A pro Kontakt bei Drahtstärken von AWG 30 bis 16. Er eignet sich sowohl für Draht-zu-Draht- als auch für Draht-zu-Board-Anwendungen. Er ist zweireihig mit 2 bis 24 und einreihig mit 3 bis 5 Schaltkreisen erhältlich. Der Nennstrom beträgt bis zu 13 A pro Kontakt

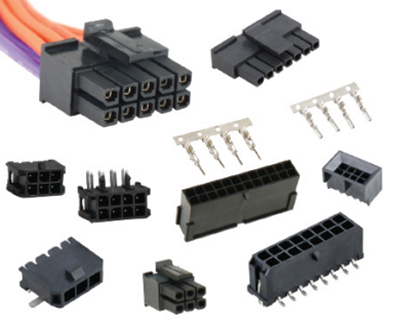

Minitek® Pwr 3.0
Minitek® Pwr 3.0 ist eine flexible Komplettlösung für Leistungsanwendungen mit einem Nennstrom von bis zu 5 A pro Kontakt. Er ist zweireihig mit 2 bis 24 und einreihig mit 2 bis 12 Schaltkreisen erhältlich. Die Crimp-Steck-und Buchsenleisten mit Einrastmechanismus unterstützen Drähte mit einer Stärke von AWG 30 bis 20. Die Steckleisten- und Buchsengehäuse ermöglichen Draht-zu-Draht- und Draht-zu-Board-Konfigurationen. Die Draht-zu-Board-Steckleisten sind in senkrechter und rechtwinkliger Bauweise erhältlich. Diese Steckleisten zum Wellenlöten sind in Konfigurationen zur Durchsteckmontage erhältlich.
Minitek® Pwr 3.0 High Current
Der Hochstromsteckverbinder Minitek® Pwr 3.0 High Current Connector (HCC) wurde für Anwendungen mit hohen Stromstärken und hoher Leistungsdichte entwickelt und unterstützt Nennströme von bis zu 12A pro Kontakt bei Drahtstärken von AWG 30 bis 16. Er eignet sich sowohl für Draht-zu-Draht- als auch für Draht-zu-Board-Anwendungen. Er ist mit 2 bis 24 Kontakten in einer Reihe erhältlich.
Empfohlene Videos
Minitek® Pwr 5.7 von Amphenol ICC | DigiKey Daily
Amphenol ICC bietet sein Steckverbindersystem Minitek power 5.7mm an. Dabei handelt es sich um eine flexible und umfassende Steckverbinderlösung, die sich gut für Stromversorgungsanwendungen eignet. Jeder Steckverbinderkontakt unterstützt einen Nennstrom von bis zu 23 Ampere und Drahtgrößen im Bereich von AWG 16 bis 12. Das Gehäuse der Steckverbinder verfügt über eine formschlüssige Verriegelung, die für sicheren Rückhalt im gesteckten Zustand sorgt und leicht per Daumen bedient werden kann. Zusätzlich besitzt dieses Steckverbindersystem eine polarisierte Steckgeometrie, um Falschanschlüsse zu verhindern, und ein berührungssicheres Gehäuse, das die Klemmen vor Beschädigung schützt. Mit einem großen Betriebstemperaturbereich von -40 °C bis +105 °C ist diese RoHS-konforme und bleifreie Steckverbinderlösung ideal für eine Vielzahl von Anwendungen geeignet.
