Thermoelement-Instrumentenverstärker AD594/AD595

Lasergetrimmte, hermetisch abgedichtete Verstärker AD594/AD595 von Analog Devices für Präzision und Zuverlässigkeit

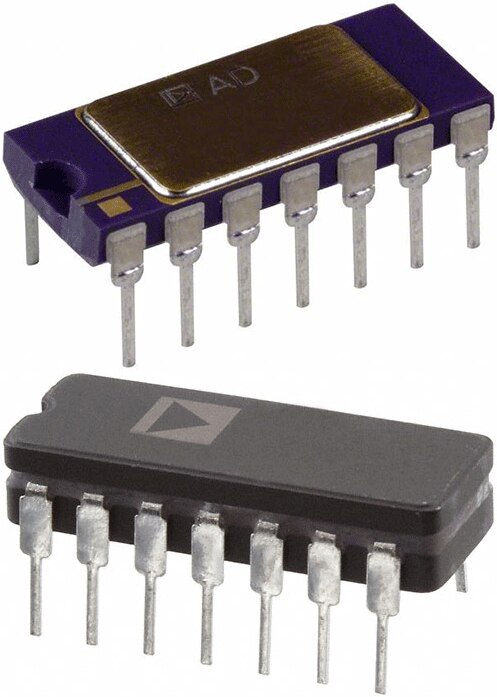

Die Komponenten AD594/AD595 von Abbildung: Thermoelement-Instrumentenverstärker AD594/AD595 von Analog DevicesADI sind Instrumentenverstärker mit Thermoelement-Kaltsperrschicht-Kompensator. Jede Komponente enthält eine Ausfallwarnung, die eine Unterbrechung der Drähte des Thermoelements anzeigt. Der Alarm schließt einen TTL-Ausgang ein. Der Verstärker besitzt einen großen Eingangsspannungsbereich von +5 V bis +15 V und einen niedrigen Strombedarf von 160 μA. Der AD594 ist lasergetrimmt, um Thermoelementen vom Typ J (Eisen-Konstantan) zu entsprechen, während der AD595 für Eingänge des Typs K (Chromel-Alumel) lasergetrimmt ist. Diese Komponenten sind in einem hermetisch abgedichteten 14-CDIP-Gehäuse mit einem Temperaturbereich von -55 °C bis +125 °C untergebracht. Die Komponenten AD594/AD595 eignen sich ideal für industrielle Anwendungen, die hohe Präzision in einem robusten Gehäuse erfordern.

Merkmale
  • Thermoelementverstärker
  • In sich geschlossener Celsius-Thermometer-Betrieb
  • Laser-Wafer abgestimmt
  • Topologie: Eispunkt, Kompensation und Überlasterkennung
  • Ausgangstyp: Spannung
  • Genauigkeit: +3 °C
  • Spannungsversorgung: +5 V bis +15 V
  • Stromversorgung:
    • Betriebstemperaturbereich: -55 °C bis +125 °C
    • Gehäuse: 14-CDIP

AD594/AD595 Amplifiers

AbbildungHersteller-TeilenummerBeschreibungAusgangstypVerfügbare MengePreisDetails anzeigen
IC THERMOCOUPLE INSTR AMP 14CDIPAD595ADZIC THERMOCOUPLE INSTR AMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE A W/COMP 14CDIPAD595AQIC THERMOCOUPLE A W/COMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE INSTR AMP 14CDIPAD595CDZIC THERMOCOUPLE INSTR AMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE A W/COMP 14CDIPAD595CQIC THERMOCOUPLE A W/COMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE INSTR AMP 14CDIPAD594ADZIC THERMOCOUPLE INSTR AMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE A W/COMP 14CDIPAD594AQIC THERMOCOUPLE A W/COMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
IC THERMOCOUPLE INSTR AMP 14CDIPAD594CDZIC THERMOCOUPLE INSTR AMP 14CDIPSpannung0 - Sofort$138.61Details anzeigen
IC THERMOCOUPLE A W/COMP 14CDIPAD594CQIC THERMOCOUPLE A W/COMP 14CDIPSpannung0 - SofortSee Page for PricingDetails anzeigen
