Analog/Digital-Wandler AD7091R

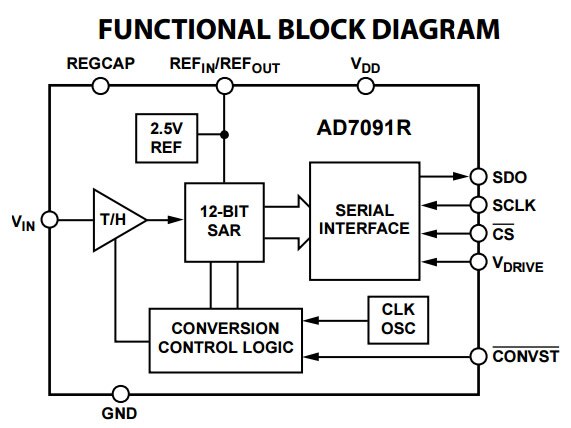

Der AD7091R von ADI ist ein 12-Bit-Analog-Digital-Wandler (ADW) auf SAR-Basis (Successive Approximation Register), der sich durch einen äußerst geringen Stromverbrauch (349 µA typisch bei 3 V und 1 MS/s) auszeichnet und hohe Durchsatzraten erreicht (1 MS/s mit einem 50 MHz SCLK). Beim AD7091R kommen modernste Design- und Prozessverfahren zum Einsatz, um diese sehr geringen Verlustleistungen und hohen Durchsatzraten zu erreichen. In den Baustein ist eine präzise 2,5-Volt-Referenz integriert.

Er wird über eine einzige Quelle mit 2,7 V bis 5,25 V gespeist, enthält einen Track-and-Hold-Breitbandverstärker und toleriert zudem Eingangsfrequenzen bis über 7 MHz. Des Weiteren zeichnet sich der AD7091R durch einen On-Chip-Wandlertakt und eine serielle Highspeed-Schnittstelle aus. Der Wandlungsprozess und die Datenerfassung werden durch ein Startsignal (CONVST) und einen internen Oszillator gesteuert. Der AD7091 ist ideal für energieeffiziente Anwendungen wie Batteriesysteme, Handmessgeräte und mobile Kommunikation geeignet.
