FPGA-kompatible Referenzdesigns von Analog DevicesADI erleichtert Kunden die Verbindung von Hochgeschwindigkeits- und Präzisions-Datenwandlern, HF-ICs und anderen Komponenten von Analog Devices mit FPGAs und Mikroprozessoren. In Zusammenarbeit mit dem branchenführenden Lieferanten Xilinx strebt ADI eine Vereinfachung des Systemdesigns von feldprogrammierbaren Gate-Arrays (FPGAs) durch die fortlaufende Entwicklung kompletter Referenzdesignlösungen in Form von Karten und Tools an. HDL-Code, Gerätetreiber und Referenzprojekt-Beispiele für ein schnelles Prototyping und verkürzte Entwicklungszeiten sind auf Analog.com erhältlich. FPGA-Lösungen von XilinxFMC-BoardsEVAL-AD7960FMCZ, 18-Bit-ADC AD7960 für 5 MS/s, FMC-Evaluierungsboard
Der AD7960 ist ein 18-Bit-ADC für 5 MS/s, der nach dem Verfahren der ladungsumverteilenden sukzessiven Approximation (SAR) arbeitet. Die SAR-Architektur bietet eine ausgezeichnete Leistung bezüglich Rauschen und Linearität. Der AD7960 hat einen internen Wandlertakt und einen internen Referenzpuffer. Das Board EVAL-AD7960FMCZ verfügt über die zur Verbindung mit einer FMC-basierten Plattform erforderlichen Schaltungen. Referenzdesign anzeigen Details anzeigen EVAL-AD7961FMCZ, 16-Bit-ADC AD7961 für 5 MS/s, FMC-Evaluierungsboard

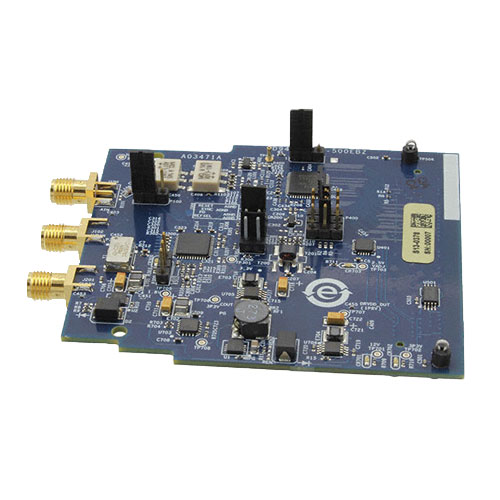

Der AD7961 ist ein 16-Bit-ADC für 5 MS/s, der nach dem Verfahren der ladungsumverteilenden sukzessiven Approximation (SAR) arbeitet. Die SAR-Architektur bietet eine ausgezeichnete Leistung bezüglich Rauschen und Linearität. Der AD7961 hat einen internen Wandlertakt und einen internen Referenzpuffer. Das Board EVAL-AD7961FMCZ verfügt über die zur Verbindung mit einer FPGA-basierten Plattform erforderlichen Schaltungen. Referenzdesign anzeigen Details anzeigen AD9434-FMC-500EBZ, 12-Bit-ADC für 500 MS/s, FMC-Evaluierungsboard
Der AD9434 ist ein monolithischer 12-Bit-Analog/Digital-Abtastwandler (ADC), der auf hohe Performance, geringe Leistungsaufnahme und Benutzerfreundlichkeit optimiert ist. Dieses Bauteil arbeitet mit einer Abtastrate von bis zu 500 MS/s und ist für eine ausgezeichnete dynamische Leistung in Breitbandträger- und Breitbandsystemen optimiert. Alle erforderlichen Funktionen, einschließlich einer Sample-and-Hold und Spannungsreferenz, sind auf dem Chip vorhanden, sodass eine umfassende Signalumwandlungslösung zur Verfügung steht. Das Board AD9434-FMC-500EBZ verfügt über die zur Verbindung mit einer FPGA-basierten Plattform erforderlichen Schaltungen. Referenzdesign anzeigen Details anzeigen AD9467-FMC-250EBZ, 16-Bit-ADC für 250 MS/s, FMC-Evaluierungsboard
Das Board AD9467-FMC-250EBZ basiert auf dem AD9467, einem 16-Bit-Analog/Digital-Wandler für 250 MS/s, der ein neues Niveau der Signalverarbeitungsleistung für Prüf- und Messgeräte, militärisch genutzte Elektronik und Kommunikationsanwendungen bietet, bei denen eine hohe Auflösung über eine große Bandbreite erforderlich ist. Das Board AD9467-FMC-250EBZ verfügt über die zur Verbindung mit einer FPGA-basierten Plattform erforderlichen Schaltungen. Referenzdesign anzeigen Details anzeigen AD9265-FMC-125EBZ, 16-Bit-ADC für 125 MS/s, FMC-Evaluierungsboard

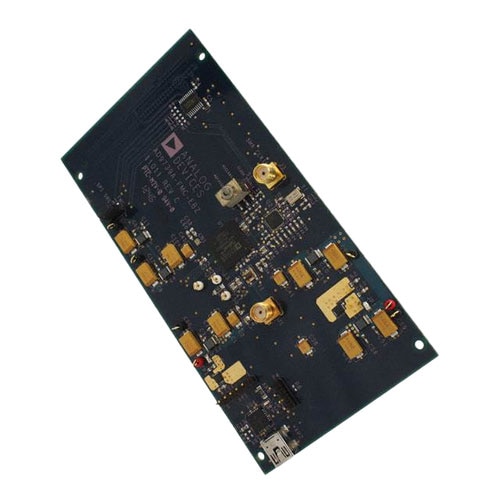

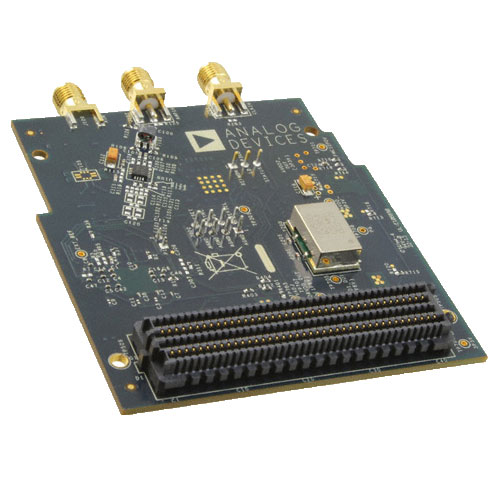

Das Board AD9265-FMC-125EBZ basiert auf dem AD9265, einem 16-Bit-Analog/Digital-Wandler für 125 MS/s, der ein neues Niveau der Signalverarbeitungsleistung für Prüf- und Messgeräte, militärisch genutzte Elektronik und Kommunikationsanwendungen bietet, bei denen eine hohe Auflösung über eine große Bandbreite erforderlich ist. Das Board AD9265-FMC-125EBZ verfügt über die zur Verbindung mit einer FPGA-basierten Plattform erforderlichen Schaltungen. Referenzdesign anzeigen Details anzeigen AD9739A-FMC-EBZ, 14-Bit-DAC für 2,5 GS/s, FMC-Evaluierungsboard
Das Board AD9739A-FMC-EBZ basiert auf dem AD9739A, einem 14-Bit-Digital/Analog-Wandler für 2,5 GS/s, der Breitbandsignale von DC bis zu 3 GHz synthetisieren kann. Das Board AD739A-FMC-EBZ verfügt über die zur Verbindung mit einer FPGA-basierten Plattform erforderlichen Schaltungen. Video-Tutorial anzeigen Referenzdesign anzeigen Details anzeigen Transceiver-FMC-Evaluierungsboard AD-FMCOMMS1-EBZ
Die AD-FMCOMMS1-EBZ ist eine analoge Front-End-Hardware-Plattform, die eine breite Palette von Forschungs-, akademischen, industriellen und militärischen Anwendungen adressiert. Die AD-FMCOMMS1-EBZ ermöglicht HF-Anwendungen von 400 MHz bis 4 GHz. Das Modul ist durch Software, ohne Hardware-Änderungen, auf ein breites Spektrum von Frequenzen anpassbar und stellt Optionen für GPS- oder IEEE-1588-Synchronization und MIMO-Konfigurationen bereit. Video-Tutorial anzeigen Referenzdesign anzeigen Details anzeigen Transceiver-FMC-Evaluierungsboard AD-FMCOMMS2-EBZ
Das Board AD-FMCOMMS2-EBZ ist ein Hochgeschwindigkeits-Analogmodul, das den AD9361 vorführt – einen leistungsstarken, hochintegrierten, agilen HF-Transceiver, der für die Anwendung in HF-Anwendungen wie 3G- und 4G-Basisstationen und Software-Defined-Radio-Technik konzipiert ist. Das Board AD-FMCOMMS2-EBZ bietet HF-Ingenieuren die Möglichkeit, den AD9361 an einen HF-Prüfstand (Vektorsignal-Analysator, Signalgenerator usw.) anzuschließen und die Performance zu messen. Die externen Komponenten am AD-FMCOMMS2-EBZ (die leicht ausgetauscht werden können) verfügen über einen schmaleren HF-Abstimmbereich von 2400 bis 2500 MHz. Es ist zu erwarten, dass die meisten Ingenieure diese externen Komponenten ihrer spezifischen Anwendung/Frequenz entsprechend austauschen. (Pin-für-Pin-Ersatz ist bei verschiedenen Lieferanten erhältlich.) Wer an einer Karte mit breiterem Abstimmbereich interessiert ist, sollte sich die AD-FMCOMMS3-EBZ ansehen. Referenzdesign anzeigen Details anzeigen Transceiver-FMC-Evaluierungsboard AD-FMCOMMS3-EBZ

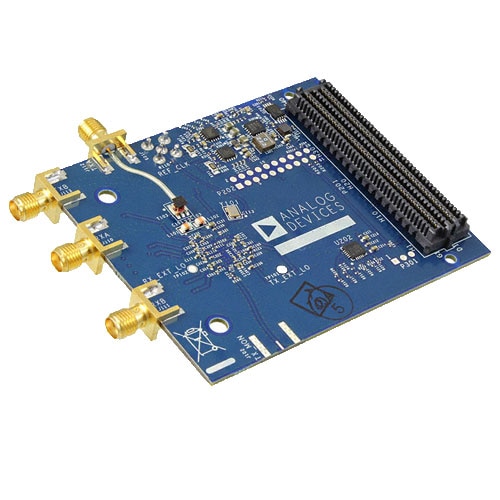

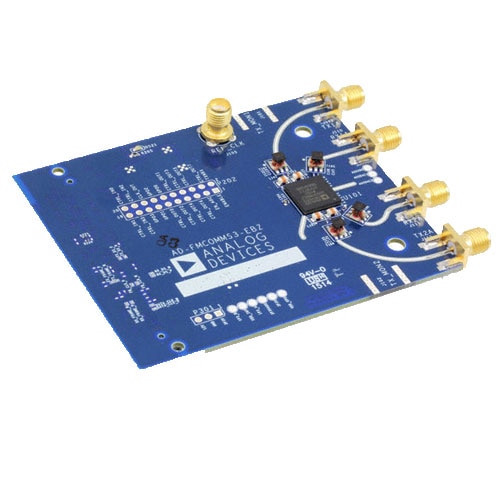

Das Board AD-FMCOMMS3-EBZ ist ein Hochgeschwindigkeits-Analogmodul, das den AD9361 vorführt – einen leistungsstarken, hochintegrierten, agilen HF-Transceiver, der für die Anwendung in HF-Anwendungen wie 3G- und 4G-Basisstationen und Software-Defined-Radio-Technik konzipiert ist. Mit der AD-FMCOMMS3-EBZ wird eine HF-Plattform für Softwareentwickler, Systemarchitekten usw. bereitgestellt, die mit einer einzigen Plattform einen viel breiteren Abstimmbereich (70 MHz bis 6 GHz) als die AD-FMCOMMS2-EBZ abdecken möchten. Referenzdesign anzeigen Details anzeigen Transceiver-FMC-Evaluierungsboard AD-FMCOMMS4-EBZ
Das Board AD-FMCOMMS4-EBZ ist ein Hochgeschwindigkeits-Analogmodul, das den AD9364 vorführt – einen leistungsstarken, hochintegrierten, agilen HF-Transceiver, der für die Anwendung in HF-Anwendungen wie 3G- und 4G-Basisstationen und Software-Defined-Radio-Technik konzipiert ist. Mit der AD-FMCOMMS4-EBZ wird eine HF-Plattform für Softwareentwickler, Systemarchitekten usw. bereitgestellt, die mit einer einzigen Plattform einen viel breiteren Abstimmbereich (70 MHz bis 6 GHz) als die AD-FMCOMMS2-EBZ abdecken möchten. Referenzdesign anzeigen Details anzeigen Transceiver-FMC-Evaluierungsboard AD-FMCOMMS5-EBZ

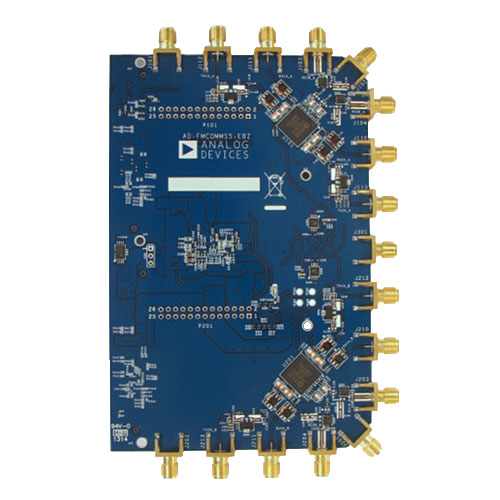

Das Board AD-FMCOMMS5-EBZ ist ein Hochgeschwindigkeits-Analogmodul, das den AD9361 vorführt – einen leistungsstarken, hochintegrierten, agilen HF-Transceiver, der für die Anwendung in HF-Anwendungen wie 3G- und 4G-Basisstationen und Software-Defined-Radio-Technik konzipiert ist. Die Karte beinhaltet zwei AD9361s in einer 4x4-HF-Konfiguration, um zu demonstrieren, wie mehrere Komponenten synchronisiert werden können. Referenzdesign anzeigen Details anzeigen AD-FMCADC2-EBZ, FMC-Evaluierungskarte für den AD9625
Das Board AD-FMCADC2-EBZ ist eine Datenerfassungs- und Signalverarbeitungsplattform mit einer kompletten Signalkette für die Digitalisierung von Breitband-HF-Signalen für verschiedenste Hochleistungsanwendungen. Das Board verfügt über eine Betriebssoftware und Treiber für eine lückenlose Konnektivität mit dem Xilinx FPGA-Entwicklungsplattform-Ökosystem. Es besteht aus dem 12-Bit-ADC AD9625-2.5 für 2,5 GS/s, der auch die High-Speed-Schnittstelle JESD204B unterstützt, Eingangssymmetrierglied, Taktoszillator und kritischen Komponenten für das Leistungsmanagement. Referenzdesign anzeigen Details anzeigen FMC-Evaluierungsboard AD-FMCJESDADC1-EBZ mit High-Speed-JESD unterstützendem ADC
Das AD-FMCJESDADC1-EBZ ist ein benutzerfreundliches FMC-basiertes Board für eine schnelle Entwicklung und beinhaltet 14-Bit-A/D-Umwandlungskanäle für 250 MS/s und eine serielle High-Speed-JESD204B-Ausgangsschnittstelle. Das Board enthält zwei 2-Kanal-ADC-ICs AD9250 mit On-Board-Taktung und Stromversorgungen für eine lückenlose Konnektivität mit den Xilinx-Entwicklungsplattformen ML605, KC705 oder VC707. |
