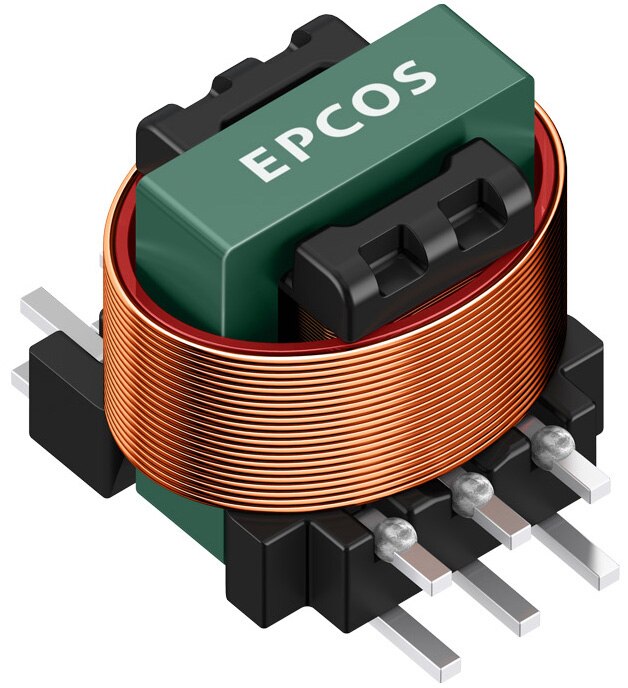

Oberflächenmontierbare Transformatoren der Serie B78302A

Kompakte Transformatoren der Serie B78302A von TDK EPCOS mit innovativen E5-Kernen für Ultraschallanwendungen. Es handelt sich um drei Typen mit Umwandlungsverhältnissen zwischen 1:1:10,8 und 1:1:15,3. Je nach Typ bieten diese SMD-Transformatoren Induktivitätswerte zwischen 2 mH und 4 mH. Sie sind für Frequenzen von 50 kHz bis 300 kHz geeignet. Diese AEC-Q200-qualifizierten Bauteile haben sehr kompakte Abmessungen von nur 8,1 mm x 7,0 mm x 7,0 mm und sind zur besseren Entstörung durch eine Gegenwicklung abgeschirmt. Die Betriebstemperatur liegt zwischen -40 °C und +125 °C.

Diese Transformatoren werden bei Ultraschallanwendungen zur optimalen Impedanzanpassung zwischen dem Treiber-IC und dem Ultraschallsender oder -empfänger eingesetzt. Typische Anwendungen sind Einparkhilfen, Industrieroboter, Drohnen und Logistikroboter, fahrerlose Transportsysteme (AGVs) und Systeme zur Füllstandmessung.
