Embedded-Video-Engine-IC der Serie FT81x

Hochauflösende Grafik, Audiosteuerung und Touch-Steuerung – alles in einem integrierten Schaltkreis von Bridgetek/FTDI

Abbildung: Embedded-Video-Engine-IC (EVE) der Serie FT81x von FTDI Die Bridgetek-EVE-Technologie von Bridgetek/FTDI ist ein revolutionäres Konzept, das hochauflösende Grafik, Audiosteuerung und Touch-Steuerung in einem integrierten Schaltkreis (IC) unterstützt. Die Produkte nutzen eine objektorientierte Methodik zur Erstellung von hochwertigen Mensch-Maschine-Schnittstellen (HMI). Die Familie FT81x baut auf der ersten Generation der EVE-Touch-Display-Controller-IC FT80x auf. Die Familie FT81x besteht aus vier Komponenten, die die Fähigkeiten der letzten Generation erweitern und viele Verbesserungen enthalten.

Die Familie FT81x bietet eine hohe Auflösung, eine schnellere Datenübertragung, das schnellere Laden von Bildern und Videos und eine größere Speicherkapazität, die Entwickler bei der Erstellung fortschrittlicher und anspruchsvoller HMI bei niedrigeren Materialkosten unterstützen. Die Familie besteht aus

  • FT810Q-T: resistive 18-Bit-RGB-Touch-Steuerung
  • FT811Q-T: kapazitive 18-Bit-RGB-Touch-Steuerung
  • FT812Q-T: resistive 24-Bit-RGB-Touch-Steuerung
  • FT813Q-T: kapazitive 24-Bit-RGB-Touch-Steuerung

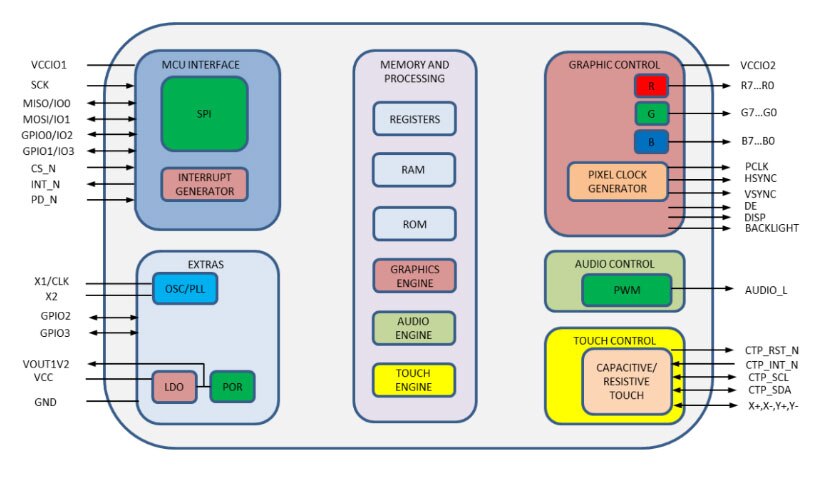

Abbildung: Diagramm zu IC der Serie FT81x von FTDI

Merkmale
  • Maximale Bildschirmauflösung von 512 Pixel x 512 Pixel auf 800 Pixel x 600 Pixel erhöht
  • Farbtiefe von 18 Bit auf 24 Bit erhöht (FT812 und FT813)
  • Extra große ROM-Schriftarten hinzugefügt
  • Unterstützung für Ausrichtungswechsel mit REG ROTATE und CMD SETROTATE
  • Objektspeicher von 256 KB auf 1 MB erhöht
  • Master-Takt-Frequenzverbesserung: REG PCLK kann jetzt 1 sein
  • Ruckelfreie Motion-JPG-codierte AVI-Videowiedergabe
  • Mehrere 16-/32-Bit-Farbpaletten mit Transparenzunterstützung
  • L2-Format für effiziente DXT1-Bitmaps unterstützt
  • CMD MEDIAFIFO gibt Hauptspeicherbereich zur Verwendung als FIFO für Laden von JPG, AVI und PNG vor
  • Unterstützung mehrerer Zahlenformate, einschließlich binär, oktal, dezimal und hexadezimal
  • Vereinfachtes Laden von Schriftarten mit CMD SETFONT2
  • MCU-Anbindung über SPI-, Dual-SPI- oder Quad-SPI-Optionen
Anwendungen
  • Verkaufsstellengeräte
  • Multifunktionsdrucker
  • Instrumentierung
  • Alarmanlagen
  • Telefon-/Videokonferenzsysteme
  • Blutdruckdisplays
  • Herzmonitore
  • Zuckerspiegel-Displays
  • Zähler
  • Haushaltsgeräte
  • Thermostate
  • Displays für Sprinkleranlagen
  • GPS-/Satellitennavigationssysteme
  • Bedienfelder für Verkaufsautomaten
  • Aufzugsteuerungen
