ULINK-Serie von Keil
ULINK-Serie von Keil

Adapter zur Fehlersuche und Ablaufverfolgung

Die Debug-Adapter der ULINK-Familie von Keil verbinden den Host-Computer über den USB-Anschluss mit Ihrem Zielsystem.

ULINK nutzt On-Chip-Debug-Schnittstellen und unterstützt Anwendungsdebugging und Flash-Programmierung. Die ULINK-Debug/Trace-Adapterserie unterstützt traditionelle Funktionen wie einfache und komplexe Haltepunkte, Beobachtungsfenster und Ausführungssteuerung. Mit dem "Serial Wire Output" (SWO) werden zusätzliche Trace-Funktionen wie Ereignisanzeige und Logik-Analysator unterstützt.

Der ULINKpro-Debug/Trace-Adapter funktioniert auch als Schnittstelle zu ETM-Trace-Anschlüssen und nutzt eine Streaming-Trace-Technologie, um den vollständigen Befehlspfad für Codeabdeckung und Ausführungsprofil zu erfassen.

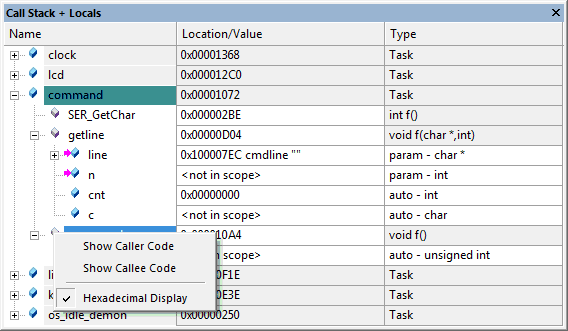

Das Fenster Call Stack + Locals zeigt Variablen und die Verschachtelung der Funktionsaufrufe. Für Anwendungen, die RTX verwenden, werden auch RTOS-Threads angezeigt.

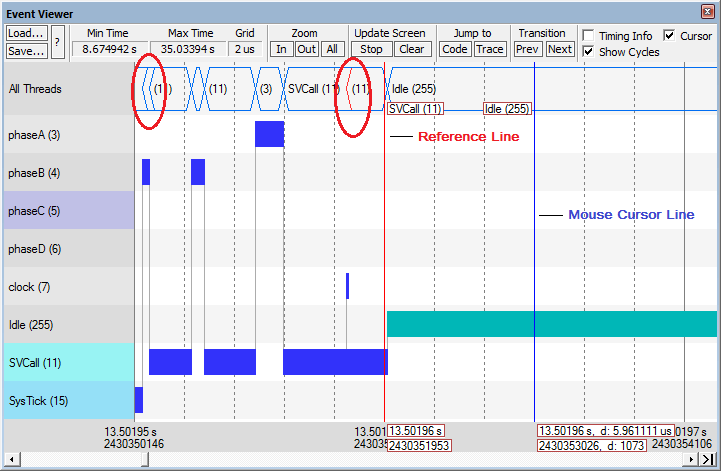

Das Fenster Event Viewer (Ereignisanzeige) zeigt Thread, Interrupt, und Ausnahmeaktionen über der Zeit an.
Fenster "Call Stack + Locals" Ereignisanzeige
Abbildungen zum Vergrößern anklicken
ULINK – Version ULINKpro ULINKproD ULINK2
Fehlersuche und Ablaufverfolgung
  • Serial Wire Debug (SWD)
  • Data Trace (ITM)
  • Data & Event Trace (SWO)
  • Instruction Trace (ETM)
 Ja
Ja
100 Mb/s
800 Mb/s		 Ja
Ja
100 Mb/s		 Ja
Ja
1 Mb/s
Unterstützte Bausteine
  • ARM7/9
  • Serie Cortex-M
  • XC800/μPSD/XC166/LPC950
 Ja
Ja
 		 Ja
Ja
  		Ja
Ja
Ja
I/O-Spannungsbereich 1,2 V bis 3,3 V 1,2 V bis 3,3 V 2,7 V bis 5,5 V
Steckverbinder des Ziels
  • 10 Pins (0,05")
  • 20 Pins (0,10")
  • 20 Pins (0,05")
 Ja
Ja
Ja		 Ja
Ja
Ja		 Ja
Ja

Verbindet zu
  • Keil MDK-ARM
  • Keil PK51
  • Keil PK166
  • ARM DS5
 Ja
Ja
Ja
Ja		 Ja
Ja
Ja
Ja		 Ja
Ja
Ja

Bestellcode ULINKPRO ULINKPRO-D ULINK2
