Differenzielle RS-485/RS-422-Halbduplex-Transceiver MAX3471

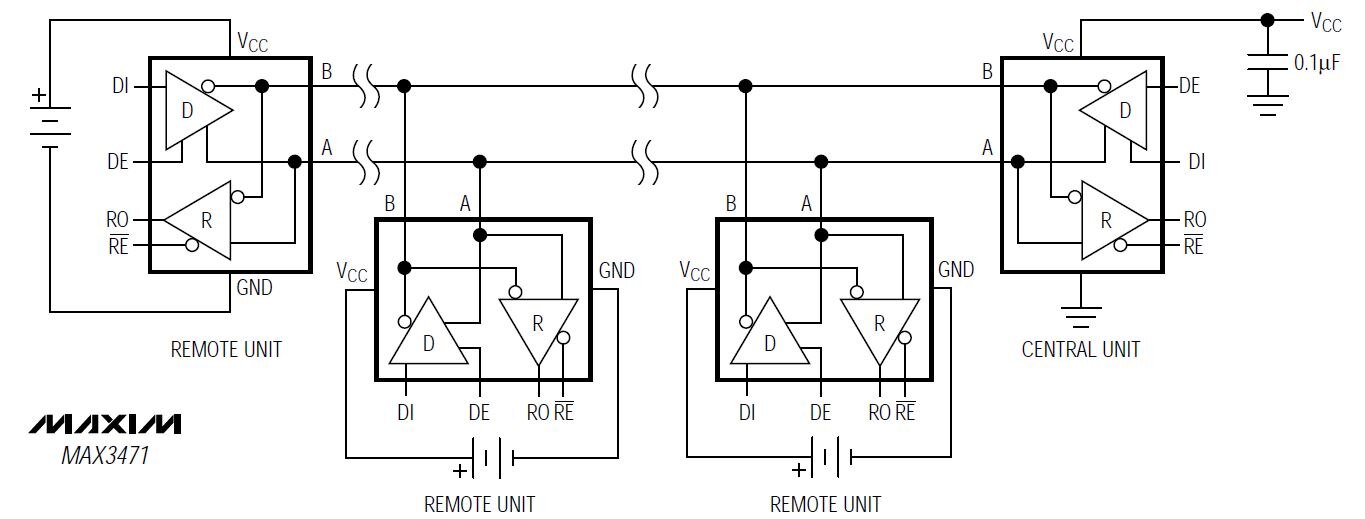

Der MAX3471 von Analog Devices ist ein Halbduplex-Transceiver für RS-485/RS-422-Anwendungen, die mit Lithium-Akkus betrieben werden. Er benötigt einen (typischen) Versorgungsstrom von nur 1,6 µA mit einer 3,6-V-Versorgung bei aktiviertem Empfänger und deaktiviertem Treiber. Der breite Versorgungsspannungsbereich von 2,5 V bis 5,5 V garantiert den Betrieb über die gesamte Lebensdauer eines Lithium-Akkus. Die MAX3471-Komponente bietet wirklich ausfallsicheren Betrieb, der einen High-Pegel am Empfängerausgang gewährleistet, wenn die Empfängereingänge offen oder kurzgeschlossen sind. Dies bedeutet, dass der Empfängerausgang einen High-Pegel aufweist, wenn alle Sender auf einem angeschlossenen Bus deaktiviert sind (hohe Impedanz). Der MAX3471 verfügt über einen 1/8-Einheitslast-Eingangswiderstand. Wenn die Treiberausgänge aktiviert und über die Versorgungsspannung V_CC hinaus oder unter GND gezogen werden, verhindert die interne Schaltung die Rückladung von Akkus.
