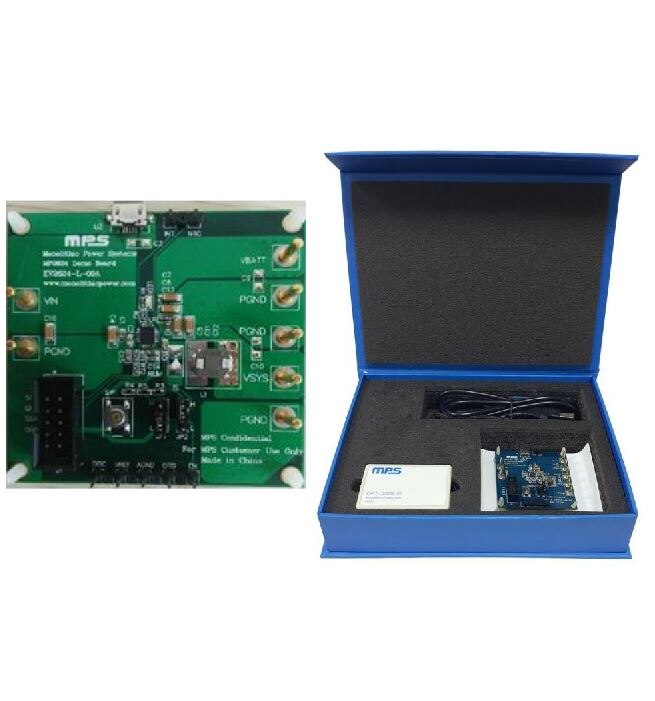

IC-Evaluierungskits für Akkuladegeräte MP26xx

Hochintegrierte, einzellige Li-Ion/Li-Polymer-Akkuladegeräte von MPS mit System-Leistungspfad-Management für platzbeschränkte, tragbare Anwendungen. Die MP26xx-Ladegeräte verwenden die Eingangsleistung entweder über ein Netzteil oder einen USB-Anschluss, um die Systemlast zu versorgen und den Akku unabhängig voneinander aufzuladen. Das Ladegerät verfügt über Erhaltungsladung, Konstantstrom- (CC) und Konstantspannungsregelung (CV), Ladeabbruch und Ladestatus.

Die Leistungspfad-Management-Funktion stellt eine kontinuierliche Stromversorgung des Systems sicher, indem automatisch der Eingang, die Batterie oder beides zur Stromversorgung des Systems ausgewählt wird. Diese Leistungsstufe verfügt über einen Low-Dropout-Regler vom Eingang zum System und einen 100-mΩ-Schalter von der Batterie zum System. Das Leistungspfad-Management trennt den Ladestrom von der Systemlast, wodurch der Ladevorgang ordnungsgemäß beendet und der Akku im Volllademodus gehalten wird.

Die Komponente MP26xx bietet einen Systemkurzschlussschutz (SCP), indem der Strom vom Eingang zum System und von der Batterie zum System begrenzt wird. Diese Funktion ist besonders wichtig, um zu verhindern, dass der Li-Ionen-Akku durch zu hohe Ströme beschädigt wird. Eine chipintegrierte Batterie-Unterspannungssperre (UVLO) unterbricht den Pfad zwischen Batterie und System, wenn die Batteriespannung unter den programmierbaren UVLO-Schwellenwert für die Batterie abfällt, wodurch eine Tiefentladung der Li-Ionen-Batterie verhindert wird. Eine integrierte I2C-Steuerschnittstelle ermöglicht es dem MP26xx, die Ladeparameter zu programmieren, z. B. Eingangsstrombegrenzung, Eingangsspannungsregelungsgrenze, Ladestrom, Batteriesteuerungsspannung, Sicherheitstimer und Batterie-UVLO.
