DIN-Schienen-Netzteile

Mit den Netzteilen von PULS können Sie Ihre Systemkosten senken und Ihre Systemzuverlässigkeit erhöhen.

PULS hat stets den Kunden im Blick und konzentriert sich deshalb ganz auf die Entwicklung und Herstellung von DIN-Schienen-Netzteilen. Dank dieser Schwerpunktsetzung kann PULS in puncto Wirkungsgrad, kompakte Größe, Lebensdauer und Zuverlässigkeit Maßstäbe setzen.

Die Produktfamilien DIMENSION, PIANO und MiniLine basieren auf innovativer Leistungstechnologie und eignen sich selbst für die anspruchsvollsten Anwendungen.

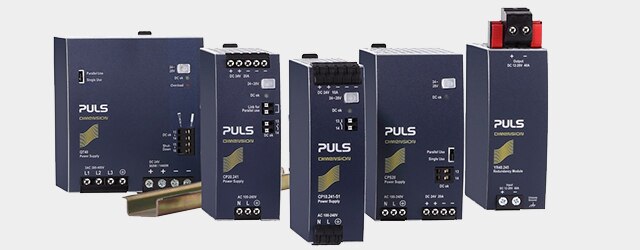

DIMENSION – Höchste Leistung

Zur DIMENSION-Familie gehören eine Vielzahl von vollfunktionalen und leistungsstarken DIN-Schienen-Netzteilen. Die Geräte sind mit verschiedenen Eingangs- und Ausgangsspannungen sowie mit zahlreichen behördlichen Zulassungen erhältlich. Die Produktfamilie bietet für nahezu jede Anwendung die richtige Stromversorgungslösung.

Vorteile:

Große Produktvielfalt: Netzteile mit 12 - 48 V, 80 bis 960 W, 1- / 2- oder 3-Phaseneingang
Geringere Wärmeentwicklung und eingesparte Energiekosten dank einem Spitzenwirkungsgrad von 95,5 % (CP10.481)
Hohe Lasten werden dank hoher Leistungsreserven problemlos gestartet
Zahlreiche behördliche Zulassungen (IECEx, ATEX, Klasse I Gruppe 2, UL, GL) für globale Märkte und Spezialanwendungen
Großer Betriebstemperaturbereich: -25 °C bis +70 °C
Passende ergänzende Komponenten erhältlich: DC/DC-Wandler, DC-UPS, Redundanz- und Schutzmodule

Die Q-Serie – voller Funktionsumfang

Die Q-Serie ist für ihre beeindruckenden technischen Werte und ihre vielen benutzerfreundlichen Funktionen bekannt.

Die Netzteile zeichnen sich durch große Leistungsreserven, einen Einschaltstrom von nahezu null, Unempfindlichkeit gegen Spannungsspitzen, geringe elektromagnetische Emissionen und umfassende internationale Zulassungen aus.

Teilenummer	Beschreibung	Phase	Spannung	Strom (A)
QS3.241	Netzteil, 80W, 100-240VAC 1PH, 24-28VDC, 3,4-3A	1	24 - 28 VDC	3,4 - 3 A
QS5.241	Netzteil, 120W, 100-240VAC 1PH, 24-28VDC, 5-4,5A	1	24 - 28 VDC	5 - 4,5 A
QS10.121	Netzteil, 180W, 100-240VAC 1PH, 12-15VDC, 15-12A	1	12 - 15 VDC	15 - 12 A
QS10.241	Netzteil, 240W, 100-240VAC 1PH, 24-28VDC, 10-9A	1	24 - 28 VDC	10 - 9 A
QS10.481	Netzteil, 240W, 100-240VAC 1PH, 48-56VDC, 5-4,3A	1	48 - 56 VDC	5 - 4,3 A
QS20.241	Netzteil, 480W, 100-240VAC 1PH, 24-28VDC, 20-17,5A	1	24 - 28 VDC	20 - 17,5 A
QS20.481	Netzteil, 480W, 100-240VAC 1PH, 48-55VDC, 10-8,7A	1	48 - 55 VDC	10 - 8,7 A
QT20.241	Netzteil, 480W, 380-480VAC 3PH, 24-28VDC, 20-17,5A	3	24 - 28 VDC	20 - 17,5 A
QS40.241	Netzteil, 960W, 100-240VAC 1PH, 24-28VDC, 40-34,3A	1	24 - 28 VDC	40 - 34,3 A
QS40.481	Netzteil, 960W, 100-240VAC 1PH, 48-54VDC, 20-17,8A	1	48 - 54 VDC	20 - 17,8 A
QT40.241	Netzteil, 960W, 380-480VAC 3PH, 24-28VDC, 40-34,3A	3	24 - 28 VDC	40 - 34,3 A

Die C-Serie – hohe Leistungsdichte

Die Netzteile der C-Serie vereinen herausragende Leistung und ein äußerst kompaktes Gehäuse.

Besonders bemerkenswert sind der hohe Wirkungsgrad, die fortschrittliche Einschaltstrombegrenzung, die aktive Leistungsfaktorkorrektur sowie der breite Temperaturbereich.

Teilenummer	Beschreibung	Phase	Spannung	Strom (A)
CS3.241	Netzteil, 80W, 100-240VAC 1PH, 24-28VDC, 3,3-2,7A	1	24 - 28 VDC	3,3 - 2,7 A
CS5.241	Netzteil, 120W, 100-120 / 200-240VAC 1PH, 24-28VDC, 5-4,3A	1	24 - 28 VDC	5 - 4,3 A
CS10.241	Netzteil, 240W, 100-120 / 200-240VAC 1PH, 24-28VDC, 10-8,6A	1	24 - 28 VDC	10 - 8,6 A
CP10.121	Netzteil, 240W, 120-240VAC 1PH,12-15VDC, 16-12,8A	1	12 - 15 VDC	16 - 12,8 A
CP10.241	Netzteil, 240W, 120-240VAC 1PH, 24-28VDC, 10-8,6A	1	24 - 28 VDC	10 - 8,6 A
CP10.481	Netzteil, 259W, 120-240VAC 1PH, 48-56VDC, 5,4-4,6A	1	48 - 56 VDC	5,4 - 4,6 A
CT10.241	Netzteil, 240W, 380-480VAC 3PH, 24-28VDC, 10-9A	3	24 - 28 VDC	10 - 9 A
CPS20.121	Netzteil, 480W, 100-240VAC 1PH, 12-15VDC, 30-27A	1	12 - 15 VDC	30 - -27 A
CPS20.241	Netzteil, 480W, 100-240VAC 1PH, 24-28VDC, 20-17,5A	1	24 - 28 VDC	20 - 17,5 A
CPS20.481	Netzteil, 480W, 100-240VAC 1PH, 48-55VDC, 10-8,7A	1	48 - 55 VDC	10 - 8,7 A

Zum Seitenanfang

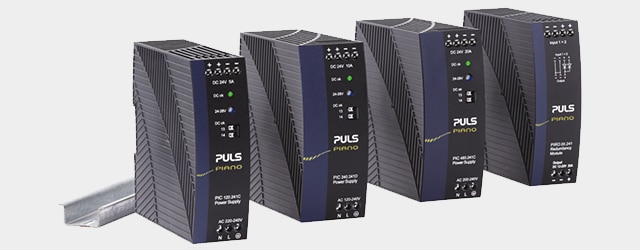

PIANO – die perfekte Mischung aus Mehrwert und Qualität

Die PIANO-Produktfamilie wurde für Anwendungen konzipiert, die eine zuverlässige DC-Versorgung mit einfachen Funktionen für einen Mehrwert benötigen.

Mit diesen kostenoptimierten Netzteilen erhalten Sie genau das, was Sie für Ihre Anwendung brauchen – ohne dabei Abstriche an den bekannten PULS-Qualitäten wie Wirkungsgrad, Lebensdauer, Zuverlässigkeit oder Größe hinnehmen zu müssen.

Vorteile:

Netzteile mit 24 V, 120 W und 240 W, 1-Phaseneingang
Erhöhte Systemverfügbarkeit mit MTBF-Werten von über 1,72 Millionen Stunden
Geringere Energiekosten dank einem Spitzenwirkungsgrad von 95,2 % (PIC240.241D)
Äußerst stoßfestes und leichtes Polycarbonatgehäuse

Teilenummer	Beschreibung	Phase	Spannung	Strom (A)	Details anzeigen
PIC120.241D	Netzteil, 120W, 100-120 / 200-240VAC 1PH, 24-28VDC, 5-4,3A	1	24 - 28 VDC	5 - 4,3 A
PIC240.241D	Netzteil, 240W, 120-240VAC 1PH, 24-28VDC, 10-8,6A	1	24 - 28 VDC	10 - 8,6 A

Zum Seitenanfang

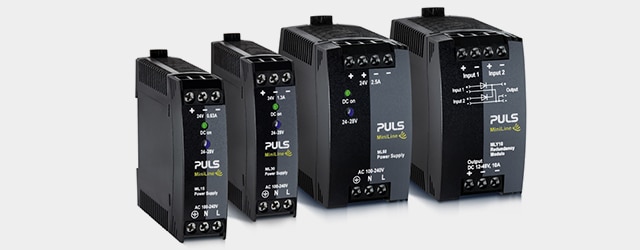

MiniLine – ultrakompaktes Design für energieeffiziente Anwendungen

Zuverlässige und ultrakompakte DIN-Schienen-Netzteile für energieeffiziente Anwendungen mit einem ausgezeichneten Kosten-Nutzen-Verhältnis.

Vorteile:

Große Auswahl: Netzteile mit 5 - 48 V, 15 bis 100 W, 1- oder 2-Phaseneingang
Diverse Konfigurationen für verschiedene Anwendungen (z. B. großer DC-Bereich, Lastverteilung)

Teilenummer	Beschreibung	Phase	Spannung	Strom (A)
ML15.051	Netzteil, 15W, 100-240VAC 1PH, 5-5,5VDC, 3A	1	5 - 5,5 VDC	3 A
ML15.121	Netzteil, 15W, 100-240VAC 1PH, 12-15VDC, 1,3-1A	1	12 - 15 VDC	1,3 -1 A
ML15.241	Netzteil, 15W, 100-240VAC 1PH, 24-28VDC, 0,63-0,54A	1	24 - 28 VDC	0,63 - 0,54 A
ML30.100	Netzteil, 30W, 100-240VAC 1PH, 24-28VDC, 1,3-1,1A	1	24 - 28 VDC	1,3 -1,1 A
ML30.101	Netzteil, 25W, 100-240VAC 1PH, 5-5,5VDC, 5-4,5A	1	5 - 5,5 VDC	5 - 4,5 A
ML30.102	Netzteil, 50W, 100-240VAC 1PH, 12-15VDC, 4,2-3,4A	1	12 - 15 VDC	4,2 - 3,4 A
ML30.241	Netzteil, 30W, 100-240VAC 1PH, 24-28VDC, 1,3-1,1A mit Schraubklemmen	1	24 - 28 VDC	1,3 -1,1 A
ML30.106	Netzteil, 36W, 100-240VAC 1PH, ±12 oder ±15VDC, 0-2,8A	1	±12 oder ±15 VDC	0 - 2,8 A
ML50.100	Netzteil, 50W, 100-240VAC 1PH, 24-28VDC, 2,1-1,8A	1	24 - 28 VDC	2,1 - 1,8 A
ML50.102	Netzteil, 50W, 100-240VAC 1PH, 12-15VDC, 4,2-3,4A	1	12 - 15 VDC	4,2 - 3,4 A
ML50.105	Netzteil, 50W, 100-240VAC 1PH, 48-56VDC, 1,05-0,9A	1	48 - 56 VDC	1,05 - 0,9 A
ML60.121	Netzteil, 54W, 100-240VAC 1PH, 12-15VDC, 4,5-3,6A	1	12 - 15 VDC	4,5 - 3,6 A
ML60.241	Netzteil, 60W, 100-240VAC 1PH, 24-28VDC, 2,5-2,1A	1	24 - 28 VDC	2,5 - 2,1 A
ML95.100	Netzteil, 95W, 100-120 / 200-240VAC 1PH, 24-28VDC, 3,9-3,2A	1	24 - 28 VDC	3,9 - 3,2 A
ML100.100	Netzteil, 100W, 100-120 / 200-240VAC 1PH, 24-28VDC, 4,2-3,6A	1	24 - 28 VDC	4,2 - 3,6 A
ML100.102	Netzteil, 90W, 100-120 / 200-240VAC 1PH, 12-15VDC, 7,5-6A	1	12 - 15 VDC	7,5 -6 A
ML100.105	Netzteil, 100W, 100-120 / 200-240VAC 1PH, 48-56VDC, 2,1-1,8A	1	48 - 56 VDC	2,1 - 1,8 A

Zum Seitenanfang

Vergleich – Finden Sie Ihre Stromversorgungslösung

DC-Stromversorgungslösungen Von nützlichen bis zuvollfunktionalen Geräten 15 W bis 960 W		DIMENSION		PIANO	MiniLine
		Q-Serie	C-Serie
Eingang / Ausgang	Eingangsspannung(en)	1-phasig 3-phasig DC	1-phasig 3-phasig DC	1-phasig	1-phasig 3-phasig DC
	Ausgangsspannungen (DC)	12 / 24 / 36 / 48 V	12 / 24 / 30 / 36 / 48 V	DC 24V	5 / 10 / 12 / 15 / 24 / 30 / 48 V
	Ausgangsleistungsbereich	80 - 960 W	80 - 480 W	120 / 240 W	15 - 100 W
Merkmale	Leistungsreserven	50 % für 4 Sekunden	20 % kontinuierlich	-	-
	Hohe Wirkungsgrade	✔ bis zu 95,4 %	✔ bis zu 95,5%	✔ bis zu 95,2%	✔ bis zu 91,0%
	Parallelschaltung	✔	✔	✔	✔
	DC-OK-Relais-Kontaktausführungen	✔	✔	✔	✔
	Erwartete Lebensdauer angegeben	✔	✔	✔	✔
	Gehäusematerial	Metall	Metall	Kunststoff	Kunststoff
	Ausschaltvermögen Sicherung	✔	✔
	Niedriger Einschaltstrom	✔	✔
	Widersteht starken Stoßspannungen	✔	(✔)	(✔)	(✔)
Umgebungsbedingungen	Betriebstemperaturbereich	-25 °C bis +70 °C	-25 °C bis +70 °C	-10 °C bis +70 °C	-10 °C bis +70 °C
Umgebungsbedingungen	Ausführungen mit Schutzschicht	✔	(✔)		(✔)
Behördliche Zulassungen	Gefährliche Umgebungen	(✔)	✔		(✔)
	Schifffahrt	✔	✔	(✔)	(✔)
	Halbleitertechnik	✔	(✔)		(✔)
