Das innovative Design im Detail

WE-MPSB optimiert die Leistung bei hohen Strömen im Vergleich zum RDC mit einer RDC-Reduzierung von bis zu 75 % im Vergleich zu ähnlichen Komponenten, während gleichzeitig eine hohe Impedanz über einen weiten Frequenzbereich beibehalten wird.

Optimiertes Schichtdesign für hohe Spitzenstromkapazität

Größere Leiterbahnquerschnittsfläche für extrem niedrigen RDC

Hoher Spitzenstrom zur Maximierung der Lebensdauer

Deutlich verbesserte Spitzenstrombelastbarkeit

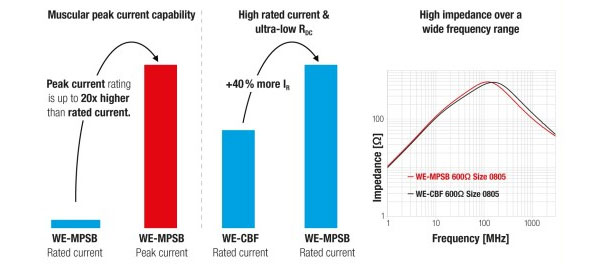

Hohe Impedanzen über weite Frequenzbereiche mit bis zu 40 % höherem Nennstrom und bis zu 20-mal höherer Spitzenstrombelastbarkeit als bei Standard-Ferritperlen.

Eigenschaften

• Spitzenstrom bis zu 20 mal höher als der Nennstrom
• Bis zu 40 % höherer Nennstrom im Vergleich zu ähnlichen Produkten
• Optimiertes Schichtdesign für extrem niedrige Gleichstromwiderstände und hohe Nennströme
• Hohe Impedanz über einen weiten Frequenzbereich bei Nennstrom
• Minimierter Einfluss der Gleichstromvorspannung auf die Impedanz

Anwendungen

Die Serie WE-MPSB eignet sich ideal für die Verwendung mit einem Eingangskondensator in Stromversorgungen.

• In durch Transienten gefährdeten Umgebungen
• Filter für Einschaltstromanwendungen
• Eingangs- und Ausgangsfilter für Hot-Swap-Controller
• "Heißes" Stecken von Platinen
• Elektronische Schutzschalter
• Industrielle High-Side-Schalter/Leistungsschalter
• Motorentstörung
• Eingangs- und Ausgangsfilter für DC/DC-Wandler

Standard-Chipferritperlen sind nicht für schnelle Transienten ausgelegt. Dies macht sie anfällig für Stromspitzen in kritischen Umgebungen.

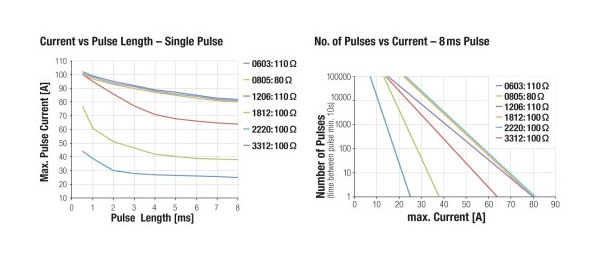

Die Serie WE-MPSB ist eine robuste Perle, die Spitzenströmen ohne Beschädigung ausgesetzt werden kann. Der optimierte Schichtaufbau und der extrem niedrige Gleichstromwiderstand schützen und verlängern die Lebensdauer Ihrer Anwendung.

Diese Lösung sollten Sie sich nicht entgehen lassen.
