Der LT8342 von Analog Devices ist ein synchroner DC/DC-Aufwärtswandler mit niedrigem I_Q. Er bietet eine Silent Switcher®-Architektur mit optionaler Spreizspektrum-Frequenzmodulation zur Minimierung der Emission von elektromagnetischen Störungen (electromagnetic interference, EMI) sowie eine hohe Effizienz bei hohen Schaltfrequenzen. Ausgangskurzschlussschutz und Einschaltstrombegrenzung sind optional verfügbar. Der LT8342 enthält Leistungsschalter mit 40 V und 9 A, die eine programmierbare Schaltfrequenz von 300 kHz bis 3 MHz und die Synchronisation mit einem externen Takt unterstützen. Dieser Wandler verfügt über Funktionen für einen programmierbaren Sanftanlauf, die Meldung der korrekten Ausgangsleistung (Power-Good) und die Abschaltung bei Ausgangsüberspannung.

Aufgrund des großen Ein-/Ausgangsspannungsbereichs, des niedrigen Ruhestroms am V_IN-Pin im Burst-Modus und einer Ansteuerbarkeit von 100 % des synchronen MOSFET im PassThru™-Durchgangsbetrieb (V_IN ≥ V_OUT) ist der LT8342 ideal für allgemeine Aufwärtswandlungs- und Vorverstärkungsanwendungen in der Automobiltechnik geeignet. Zur Reduzierung des V_OUT-Ruhestroms in der Rückkopplungsschleife erlauben ein optionaler interner Widerstandsteiler (≥10 MΩ) und zwei Pins die Auswahl von 21 Ausgangsspannungspegeln.

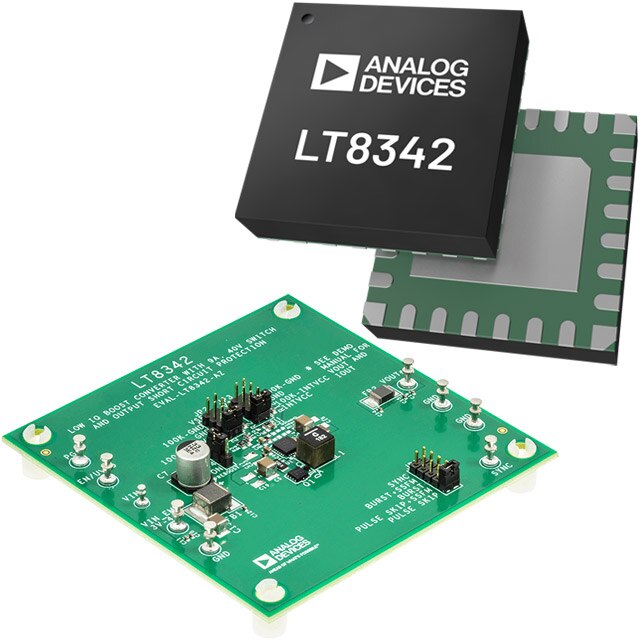

Das Evaluierungsboard EVAL-LT8342-AZ bietet ein bewährtes Design zur Evaluierung des Wandlers LT8342, wobei der Anwendungsschaltkreis die Evaluierung der optimalen Performance und Größe der Komponenten erlaubt. Das Evaluierungsboard ist so konfiguriert, dass es bei 2 MHz und einer Eingangsspannung von 6 V bis 20 V mit einer Ausgangsspannung von 24 V betrieben werden kann und einen Laststrom von bis zu 3 A bei einer V_IN von 12 V liefert. Das EVAL-LT8342-AZ bietet eine einstellbare Unterspannungsabschaltfunktion am Eingang und unterstützt die Synchronisation mit einem externen Takt, die Abschaltung bei Übertemperatur, die Auswahl des Betriebsmodus, die Abschaltung des Eingangs und den Durchgangsbetrieb (PassThru).
