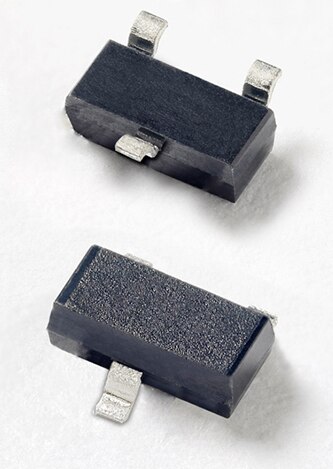

TVS-Diodenarray der Serie AQxx-02HTG mit 30-kV-ESD-/Überspannungsschutz im SOT23-3-Gehäuse
Das TVS-Diodenarray der Serie AQxx-02HTG von Littelfuse wurde zum Schutz von Automobilanwendungen entwickelt
Littelfuse entwickelte das TVS-Diodenarray der Serie AQxx-02HTG, um empfindliche Geräte vor Schäden durch elektrostatische Entladung (ESD), schnelle elektrische Transienten (EFT) und blitzinduzierte Überspannungen zu schützen. Leistung getestet bis ±30 kV (Kontakt- und Luftspaltentladung gemäß IEC 61000-4-2). Qualifiziert für die Einhaltung der AEC-Q101-Normen der Automobilindustrie. Breite Betriebsspannungsoptionen von 5 V, 12 V, 15 V, 24 V und 36 V für Anwendungen wie Industrieanlagen, Motorsteuerungen sowie Prüf- und Medizintechnik.
Merkmale
- ESD (elektrostatische Entladung): IEC 61000-4-2, ±30 kV Kontakt-, ±30 kV Luftspaltentladung
- EFT (schnelle elektrische Transienten): IEC 61000-4-4, 50 A (5/50 ns)
- Blitzschlag, 33 A (8/20 gemäß Definition in IEC 61000-4-5, 2. Ausgabe) für die Komponente AQ05
- Arbeitsspannungen: 5 V, 12 V, 15 V, 24 V und 36 V
- Geringe Klemmspannung
- Niedriger Leckstrom
- AEC-Q101-konform
Anwendungen
- Industrieanlagen
- Prüf- und Medizintechnik
- Point-of-Sale-Terminals
- Motorsteuerungen
- Legacy-Anschlüsse (RS-232, RS-485)
- Sicherheits- und Alarmanlagen
Ressourcen
- Katalog für TVS-Diodenarrays (aus der SPA®-Familie)
- Anwendungshinweis: Auswahl einer geeigneten ESD-Komponente
- Produkt-Highlight: SPA-Familie von TVS-Diodenarrays
TVS Diode Array 30 kV ESD/EFT Protection SOT23-3 - AQxx-02HTG Series
| Abbildung | Hersteller-Teilenummer | Beschreibung | Strom - Spitzenimpuls (10/1000µs) | Leistung - Spitzenimpulse | Netzleitungsschutz | Verfügbare Menge | Preis | Details anzeigen | |
|---|---|---|---|---|---|---|---|---|---|
 |  | AQ05-02HTG | TVS DIODE 5VWM 13VC SOT23-3 | 33 A (8/20µs) | 500W | Nein | 6036 - Sofort | $0.23 | Details anzeigen |
| | AQ12-02HTG | TVS DIODE 12VWM 22.5VC SOT23-3 | 20 A (8/20µs) | 500W | Nein | 5863 - Sofort | $0.31 | Details anzeigen |
| | AQ15-02HTG | TVS DIODE 15VWM 30VC SOT23-3 | 15 A (8/20µs) | 500W | Nein | 2256 - Sofort | $0.22 | Details anzeigen |
| | AQ24-02HTG | TVS DIODE 24VWM 42VC SOT23-3 | 9 A (8/20µs) | 500W | Nein | 8786 - Sofort 6000 - Lagerbestand des Herstellers | $0.24 | Details anzeigen |
| | AQ36-02HTG | TVS DIODE 36VWM 62VC SOT23-3 | 7 A (8/20µs) | 500W | Nein | 0 - Sofort | $0.24 | Details anzeigen |
Veröffentlicht: 2020-01-09
