Una soluzione di sistema per terminali DTU/FTU
Distribuzione primaria e secondaria combinate

Alla fine del 2016, la State Grid Corporation of China (SGCC) ha proposto un principio generale: "il terminale automatizzato DTU/FTU (Distribution Terminal Units/Feeder Terminal Units) della rete di distribuzione deve tener conto dei requisiti relativi alla combinazione di distribuzione primaria e secondaria e deve considerare la sostituzione dei tradizionali trasformatori elettromagnetici con trasformatori elettronici". Analog Devices ha introdotto un set di collegamenti di segnali basati su chip per soddisfare queste nuove applicazioni.

Offerte ADI:

  • Una soluzione di elaborazione dei segnali conforme ai nuovi requisiti della rete statale
  • Una realizzazione altamente affidabile e conforme EMC
  • Un progetto compatibile con le considerazioni sulle evoluzioni di DTU/FTU a lungo e breve termine


Catena di segnali principale

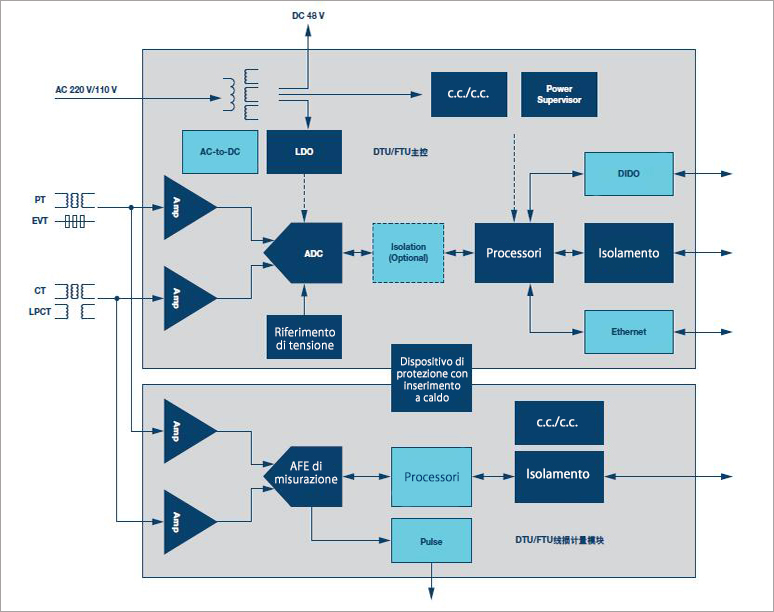

Schema della catena di segnali principale
torna all'inizio

Prodotti

Tipo di prodotto Amplificatori ADC Processori
Modello ADA4177-4 / ADA4077-4 / AD628 AD7616 ADSP-BF606 / ADSP-BF607 / ADSP-BF518
Tipo di prodotto Riferimento di tensione Isolamento AFE di misurazione
Modello ADR441 / ADR3425 ADuM141D ADE9078 / ADE9000
Tipo di prodotto LDO c.c./c.c. Dispositivo di protezione con inserimento a caldo
Modello ADP7104 / ADP7182 ADP2441 / ADP2443 / ADP5071 ADM1270
Tipo di prodotto Interfacce
Modello ADM2587E (RS-485) / ADM3251E (RS-232)
torna all'inizio

Risorse

    Note applicative

  • Nota applicativa AN-1409: Ottenimento del campionamento pseudosimultaneo tramite sequencer flessibile AD7616 e modalità burst — www.analog.com/en/an-1409.pdf
  • Nota applicativa AN-1387: Considerazioni pratiche di progettazione nell'applicazione della famiglia ADA4177 di amplificatori operazionali di protezione da sovratensioni — www.analog.com/en/an-1387.pdf
  • Nota applicativa AN-1349: Linee guida per l'implementazione di PCB per ridurre al minimo le emissioni irradiate sui transceiver ADM2582E/ADM 2587E RS-485/ RS-422 — www.analog.com/en/an-1349.pdf
