Trasformatori di potenza di isolamento ad alta tensione con alta distanza di isolamento in aria/superficiale

I trasformatori di potenza di isolamento ad alta tensione con alta distanza di isolamento in aria/superficiale di Bourns Magnetics sono pilotati da un ingresso da 3,3 V a 5 V, forniscono un'uscita da 3,3 V a 15 V fino a 350 mA e possono essere configurati in una varietà di rapporti di spire. I trasformatori sono realizzati con un nucleo toroidale in ferrite per alti livelli di efficienza e fattore di accoppiamento. Sono progettati per supportare l'alimentazione d'interfaccia isolata per CAN, RS-485, RS-422, RS-232, SPI, I²C e LAN a bassa potenza in una gamma di applicazioni quali Impresa 4.0 e applicazioni che richiedono l'isolamento da tensioni potenzialmente pericolose (ad esempio, da una batteria ad alta tensione, specialmente all'interno di un sistema di immagazzinaggio dell'energia da 1500 V).

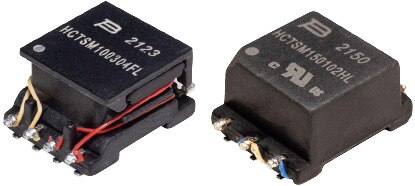

Entrambi i trasformatori sono progettati per alimentatori di isolamento che utilizzano driver trasformatori modelli SN6501 e SN6505B di Texas Instruments o driver push-pull simili di altri produttori. Il modello HCTSM100304FL è conforme agli standard IEC 60664-1 e IEC 62368-1 e il modello HCTSM150102HL è conforme agli standard IEC 60950-1 e IEC 62368-1.
