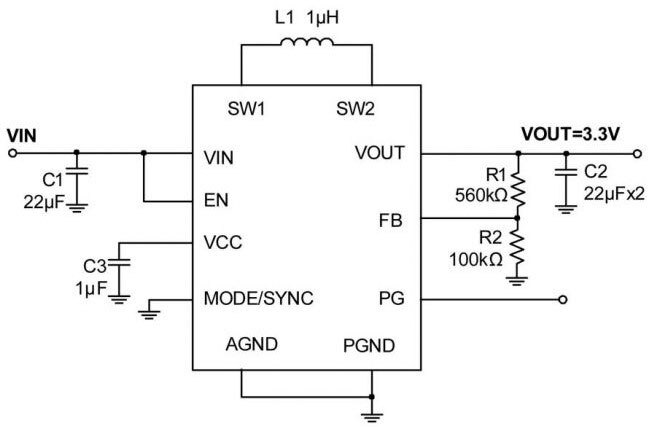

Convertitore buck/boost MPQ28164

 MPQ28164 di Monolithic Power Systems è un convertitore buck/boost ad alta efficienza e bassa corrente di quiescenza funzionante da una tensione di ingresso superiore, uguale o inferiore alla tensione di uscita. Il dispositivo è una soluzione compatta per prodotti alimentati da batterie agli ioni di litio a una cella o batterie alcaline a più celle in cui la tensione di uscita è compresa nell'intervallo di tensione della batteria. MPQ28164 utilizza il controllo della modalità di corrente con una frequenza PWM fissa per risposta ai transienti e stabilità ottimali. La frequenza di commutazione fissa di 2 MHz e i MOSFET a bassa RDSon integrati riducono al minimo l'ingombro della soluzione pur mantenendo l'alta efficienza. Per garantire la massima durata possibile della batteria, MPQ28164 utilizza una modalità a salto impulsivo opzionale che riduce la frequenza di commutazione in condizioni di carico leggero. Per altre applicazioni a basso rumore in cui la modalità a salto impulsivo può causare interferenze, un ingresso ad alta logica sul pin MODE/SYNC garantisce il funzionamento PWM a frequenza fissa in tutte le condizioni di carico. Il dispositivo funziona con una tensione di ingresso da 1,2 V a 5,5 V per fornire una tensione di uscita regolabile da 1,5 V a 5 V. Con un ingresso da 2,5 V a 5,5 V, il dispositivo può fornire 2 A di corrente al carico con una tensione di uscita di 3,3 V ed è disponibile in un contenitore compatto QFN-11 (2 x 3 mm).
