Gate driver IGBT/SiC GD3162 con regolazione dinamica della forza del gate

Il gate driver di NXP offre un pilotaggio dinamico della forza del gate regolabile tramite un'interfaccia programmabile su SPI.

Immagine del gate driver IGBT/SiC GD3162 di NXPGD3162 di NXP è un gate driver avanzato a canale singolo con isolamento galvanico progettato per pilotare moduli SiC e IGBT per inverter di trazione di xEV.

Questo dispositivo offre un pilotaggio dinamico della forza del gate regolabile tramite un'interfaccia programmabile su SPI. Inoltre, le funzioni di protezione programmabili avanzate vengono gestite autonomamente in caso di guasti e lo stato del dispositivo di potenza e del gate driver viene segnalato tramite i pin di interrupt.

GD3162 è progettato per sistemi ad alto livello di integrità della sicurezza funzionale (ASIL C/D) e soddisfa i severi requisiti delle applicazioni automotive, essendo completamente qualificato AEC-Q100 grado 1.

Caratteristiche
  • Capacità di boost integrata per una maggiore potenza di pilotaggio: fino a 10 A, 20 A o 30 A di corrente source/drain
  • Tensione di uscita VCCmax: 25 V
  • Ritardo ADC programmabile: ritardo di campionamento fino a 8 μs dal fronte di salita o discesa del PWM
  • Il setpoint ISEN/COMP programmabile tramite SPI consente al gate driver di controllare automaticamente la forza di pilotaggio del gate in base all'ingresso del dominio di alta tensione.
  • Rilevamento della temperatura HV (TSENSE) integrato per sensori a termistore NTC o a diodo con offset e guadagno programmabili
  • Rilevamento DeSat VCE e tempo di reazione rapidi: meno di 1 µs (per SiC)
  • Miglioramento dell'intervallo di tempo di inattività PWM per ridurre le perdite di commutazione (per SiC)
  • Spegnimento programmabile a due livelli (2 LTO) e arresto graduale (SSD)
  • Fornisce un pilotaggio del gate controllato dall'MCU o dalla logica di sicurezza per scaricare attivamente il condensatore DC-Link.
  • Pin aggiuntivo di guasto programmabile (INTA)
  • Gestione integrata dei guasti HV (FSISO)
  • Monitoraggio programmabile dell'uscita VCE
  • Immunità ai transitori di modo comune (CMTI) minima superiore a 100 V/ns
  • 5.000 VRMS di isolamento secondo UL 1577 (pianificato)
  • Contenitore SOIC a corpo largo a 32 pin: corpo di 7,5 x 11 x 2,5 mm con passo di 0,65 mm
Applicazioni
  • Veicoli elettrici: BEV, HEV e PHEV
  • Inverter per trazione EV (400 V/800 V e IGBT/SiC)
  • Inverter per trazione ad alta tensione
  • Veicoli elettrici a due ruote
Schemi

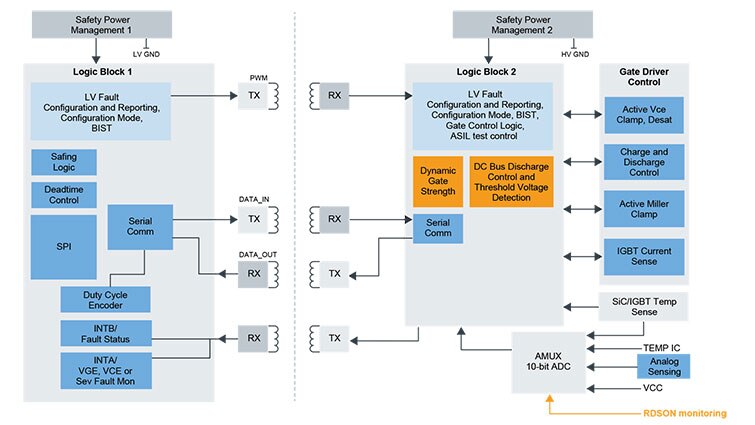

Immagine dello schema del gate driver IGBT/SiC GD3162 di NXP
