Piazzola per l'adattamento di impedenza coassiale PE7076

La piazzola per l'adattamento di impedenza coassiale PE7076 di Pasternack facilita i collegamenti tra i sistemi da 50 ohm ~ 75 ohm fino a 3 GHz

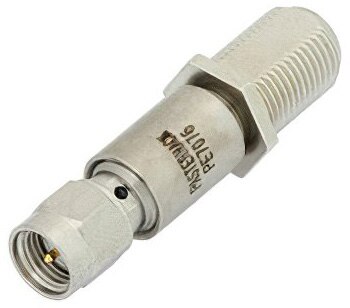

Immagine della piazzola per l'adattamento di impedenza coassiale PE7076 di PasternackLa piazzola per l'adattamento di impedenza coassiale PE7076 di Pasternack è progettata per collegare interfacce SMA maschio da 50 ohm a interfacce femmina tipo F da 75 ohm. Con un funzionamento da c.c. ~ 3 GHz, assicura una riflessione del segnale minima con una ROS in tensione massima di 1,25:1. Il dispositivo supporta fino a 2 W di potenza in ingresso. È dotato di un corpo in acciaio inox passivato con contatti in rame-berillio placcati in oro, che lo rendono idoneo per varie applicazioni RF che richiedono adattamento di impedenza.

Caratteristiche
  • Campo di frequenza: c.c. ~ 3 GHz
  • Impedenza di ingresso: 50 ohm (SMA maschio)
  • Impedenza di uscita: 75 ohm (F femmina)
  • ROS in tensione massima: 1,25:1
  • Potenza in ingresso massima: 2 W
  • Attenuazione: 5,7 dB
  • Materiale del corpo: acciaio inox passivato
  • Materiale dei contatti: rame-berillio placcato in oro
Applicazioni
  • Collegamento di apparecchiature da 50 ohm a sistemi da 75 ohm
  • Configurazioni di trasmissione e di televisione via cavo
  • Test e misurazioni di laboratorio
  • Adattamento di impedenza in circuiti RF
Data di pubblicazione: 2025-07-16
