Sistemi scheda-scheda e cavo AcceleRate®
Soluzioni con passo di 0,635 mm classificate per applicazioni a 64 Gbps PAM4 e a 112 Gbps PAM4
La serie AcceleRate® di Samtec fornisce prestazioni estreme per applicazioni sia scheda-scheda che cavo-scheda. Le serie AcceleRate® HD ADF6/ADM6 sono strisce mezzanine a più file ultradense classificate per 64 Gbps PAM4 con un passo di 0,635 mm. Le serie AcceleRate® HP APF6/APM6 sono array di campo a pin aperti ad alte prestazioni classificati per 112 Gbps PAM4 con un passo di 0,635 mm. La serie cavo-scheda AcceleRate® ARC6/ARF6 è il sistema di cavi più sottile del settore con tecnologia di fissaggio diretto e cavo twinax a bassissimo skew classificato per 64 Gbps PAM4 con un passo di 0,635 mm.
Altri video: La linea di prodotti di connessione Accelerate di Samtec
Caratteristiche
- Passo di 0,635 mm
- Velocità da 64 Gbps PAM4 a 112 Gbps PAM4
- Contatti Edge Rate® ottimizzati per prestazioni di integrità del segnale
- Compatibile con PCIe® 6.0/CXL® 3.2
- Design campo a pin aperti per flessibilità di messa a terra e stesura dei cavi
- Cavo twinax a bassissimo skew
Settori
- Comunicazioni dati
- Industriale
- Militare/aerospaziale
- Medicale
- Computer e semiconduttori
- Automotive
- Strumentazione
Bibliografia
Prodotti in evidenza

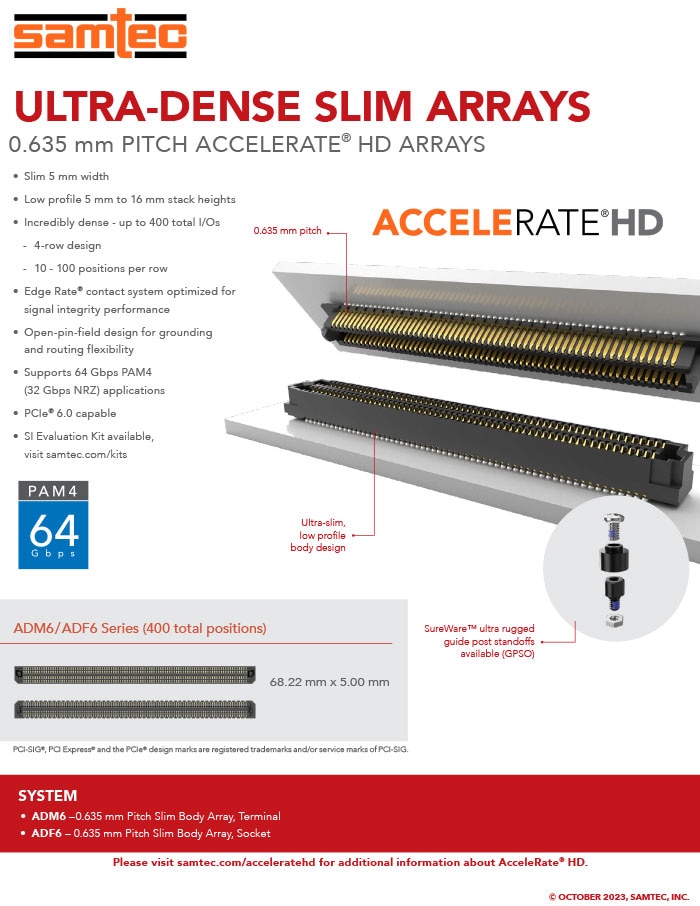

ADF6/ADM6
Array a più file ad alta densità AcceleRate® HD
- Passo di 0,635 mm
- Prestazioni fino a 64 Gbps PAM4 (32 Gbps NRZ)
- Densità straordinaria con un massimo di 400 I/O totali
- Larghezza sottile di appena 5 mm
- Altezze di impilamento: 5, 7, 9, 10, 11, 12, 14 e 16 mm
- Design a 4 file, da 10 a 100 posizioni per riga (da 40 a 400 posizioni totali)
- Il sistema di contatti Edge Rate è ottimizzato per prestazioni di integrità del segnale
- Design campo a pin aperti per flessibilità di messa a terra e stesura dei cavi
- Compatibile con PCIe® 6.0/CXL® 3.2
APF6/APM6
Array ad alte prestazioni AcceleRate® HP
- Passo di 0,635 mm
- Prestazioni fino a 112 Gbps PAM4 (56 Gbps NRZ)
- Soluzione a costi ottimizzati
- Profilo ribassato: altezza di impilamento di 5 mm e fino a 10 mm
- Fino a 800 pin totali disponibili; roadmap per oltre 1.000 pin
- Design campo a pin aperti per flessibilità di messa a terra e stesura dei cavi
- Compatibile con PCIe® Gen 6.0/CXL® 3.2

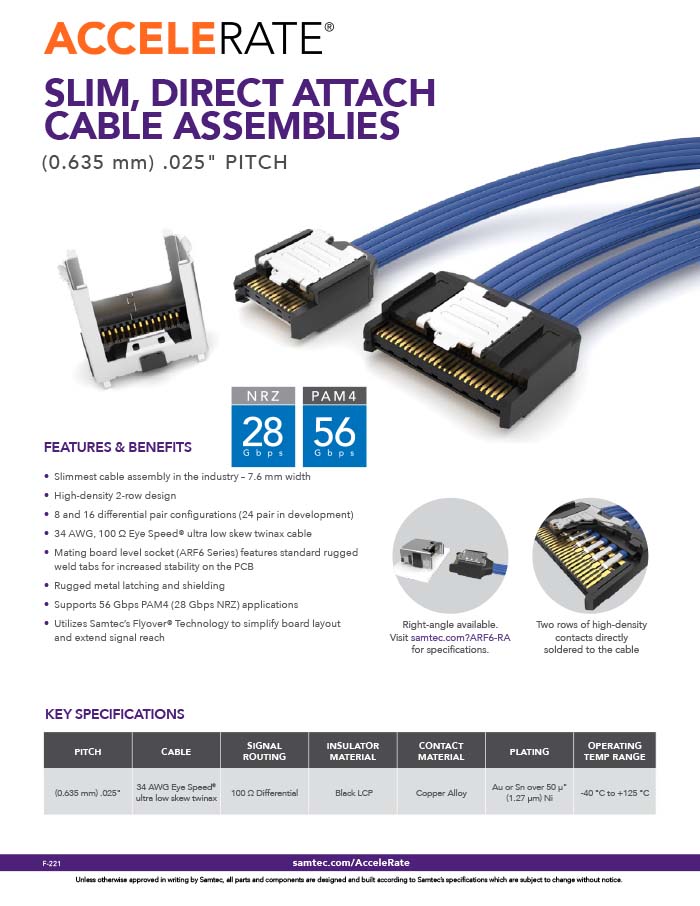

ARC6/ARF6
Cavi assemblati ad attacco diretto a corpo sottile AcceleRate®
- Passo di 0,635 mm
- Prestazioni fino a 64 Gbps PAM4 (32 Gbps NRZ)
- Larghezza incredibilmente sottile di 7,6 mm
- Design a 2 file ad alta densità
- Disponibili opzioni a 8, 16 e 24 coppie differenziali
- Cavo twinax a bassissimo skew Eye Speed® 100 Ω, 34 AWG
- La presa a livello di scheda di accoppiamento (ARF6) è dotata di linguette di saldatura standard
- Schermatura e chiusura in metallo robusto
- Opzione di piedinatura a "polarità invertita" per diafonia far-end ridotta
- Il sistema flyover semplifica il layout della scheda ed estende la portata del segnale
