Terminali REDCUBE - 4power!

I terminali REDCUBE di Wurth Electronics sono la soluzione di eccellenza per applicazioni a corrente elevata. I vari modelli sono studiati per le quattro tecnologie di processo più diffuse. Ciò garantisce flessibilità per le tecnologie di processo e connessione oltre a garantire procedure di assemblaggio veloci e semplificate. Grazie al continuo sviluppo della serie REDCUBE, connessioni diritte o angolate scheda-scheda e cavo-scheda sono facilmente eseguibili.

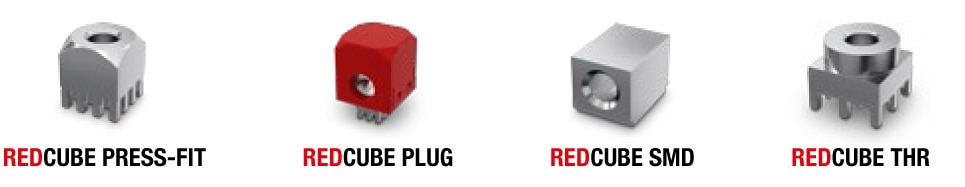

Presentazione dei quattro modelli. Fare clic per saperne di più:

REDCUBE PRESS-FIT

Con il tasso di guasto (FiT) più basso, REDCUBE PRESS-FIT è la tecnologia più affidabile su PCB. Il valore FiT è fino a 30 volte migliore rispetto a quello di una giunzione saldata SMD.

La pressione dei pin nella PCB, determina un elevato attrito tra pin e foro placcato dando luogo a una saldatura a freddo omogenea tra i due materiali. Il risultato è una connessione meccanica robusta e impermeabile ai gas con una resistenza di contatto inferiore a 200 µOhm. Nessun'altra tecnologia è in grado di trasmettere potenza fino a 500 A con uno sviluppo di calore bassissimo.

Un singolo pin a pressione richiede una forza di estrazione di 100 N, o circa quella necessaria all'inserimento. Di conseguenza, le connessioni a inserimento a pressione sono perfette non solo per trasmettere elettricità, ma anche per garantire una solida soluzione di connessione meccanica per i componenti elettrici.

Vantaggi della tecnologia di inserimento a pressione

• Portata di corrente molto alta
• Ideale per alte corrente di picco e permanenti
• Stabilità ambientale estremamente elevata
• Idoneità per condizioni ambientali difficili
• Connessione a bassa resistenza (<200 µW)
• Basso autoriscaldamento, quindi meno calore da dissipare attraverso il sistema
• Nessuno sviluppo di calore su componenti sensibili e nessuna sollecitazione termica sul circuito stampato
• Connessione a inserimento a pressione e saldatura a freddo omogenea
• Giunti di saldatura a freddo senza problemi
• Maggiore affidabilità a lungo termine rispetto alle connessioni saldate
• Caratteristiche meccaniche estremamente stabili
• Possibile montaggio su due lati del circuito stampato
• Design salvaspazio
• Nessuna variazione del processo di produzione di PCB
• Assenza di processi termici

REDCUBE PLUG

La nuova soluzione a spinotto facile e veloce REDCUBE PLUG è composta da un REDCUBE PRESS-FIT. Di conseguenza non sono necessari ulteriori attrezzi. Il materiale dell'alloggiamento è plastica rinforzata con fibra di vetro, ha un'ottima resistenza a livelli elevati di calore e non si deforma ad alte temperature ambientali.

Premendo con un dito la faccia superiore dell'alloggiamento si può inserire lo spinotto corrispondente. Rilasciando, la molla ritorna alla sua posizione iniziale e blocca automaticamente lo spinotto su due punti all'interno dell'alloggiamento in plastica. L'operazione inversa consente di estrarre lo spinotto. Una crimpatura esagonale connette assieme cavo e spinotto La speciale placcatura e il trattamento superficiale dello spinotto impedisce l'incrinatura della superficie durante la crimpatura.

REDCUBE SMD

REDCUBE SMD è il risultato della continua evoluzione dei prodotti di Wurth Electronics a vantaggio dei suoi clienti. Würth Electronics abbina i vantaggi del montaggio con applicazioni robotizzate di pick-and-place alla tecnologia per corrente elevata. Assemblare i componenti in pochi secondi dal loro rullo sulla PCB e quindi saldarli con tutti gli altri componenti SMD è un grosso vantaggio nel processo di montaggio.

La dimensione ridotta del REDCUBE SMD e l'ampia superficie di connessione sulla piazzola determinano una bassa resistenza di contatto e un basso autoriscaldamento. Ciò consente un incapsulamento ad alta densità senza sviluppo di calore critico sulla PCB. REDCUBE SMD ha una portata di corrente fino a 70 A, in base alla configurazione. Allo stesso tempo, i componenti hanno forze di ritegno e coppia elevata. Con l'aggiunta della nuova versione REDCUBE SMD angolata a 90° diventa possibile effettuare connessioni scheda-scheda e cavo-scheda.

REDCUBE THR

REDCUBE THR combina il vantaggio della tecnologia a foro passante – alta stabilità meccanica – con il montaggio rapido pick-and-place e l'efficiente saldatura a rifusione. Questi componenti hanno uno speciale disegno per ottenere i migliori risultati di saldatura con portata di corrente fino a 85 A. Lavorato per fresatura dal pieno, REDCUBE THR garantisce alta portata con una migliora coppia rispetto ai contatti stampati.

REDCUBE THR è progettato per la saldatura a rifusione. Per una specifica gamma, è possibile usare la saldatura a onda.

Cerca tutti i prodotti REDCUBE

Codice componente	Selezione REDCUBE	Descrizione generale
7461057	Inserimento a pressione	TERM PWR ELEMENT M3 6 PIN PCB
7460307	Inserimento a pressione	TERM PWR ELEMENT M4 8 PIN PCB
7461383	Inserimento a pressione	TERM PWR ELEMENT SHANK M5 16PIN
7461095	Inserimento a pressione	TERM PWR ELEMENT M4 16 PIN PCB
7461096	Inserimento a pressione	TERM PWR ELEMENT SHANK M4 9PIN
7460408	Inserimento a pressione	TERM PWR ELEMENT M5 12 PIN PCB
7460719	Inserimento a pressione	TERM PWR ELEMENT SHANK M8 25PIN
7466003R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7461147	Inserimento a pressione	TERM PWR ELEMENT M5 16 PIN PCB
7461094	Inserimento a pressione	TERM PWR ELEMENT SHANK M3 9PIN
7461086	Inserimento a pressione	TERM PWR ELEMENT M4 12 PIN PCB
7461093	Inserimento a pressione	TERM PWR ELEMENT M3 9 PIN PCB
7460553	Inserimento a pressione	TERM PWR ELEMENT M8 10 PIN PCB
7461101	Inserimento a pressione	TERM PWR ELEMENT M3 6 PIN PCB RA
7461099	Inserimento a pressione	TERM PWR ELEMENT M8 25 PIN PCB
7461063	Inserimento a pressione	TERM PWR ELEMENT M4 8 PIN PCB RA
7461112	Inserimento a pressione	TERM PWR ELEMENT M5 16PIN PCB RA
7466103R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466203R	SMD	TERM PWR ELEMENT M3 1PIN SMD
7461084	Inserimento a pressione	TERM PWR ELEMENT M6 8 PIN PCB
7461148	Inserimento a pressione	TERM PWR ELEMENT M2.5 8 PIN PCB
7466204R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466104R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466004R	SMD	TERM PWR ELEMENT M4 1PIN SMD
7460305	Inserimento a pressione	TERM PWR ELEMENT M5 8 PIN PCB
7466103	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466003	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466004	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466203	SMD	TERM PWR ELEMENT M3 1PIN SMD
7466104	SMD	TERM PWR ELEMENT M4 1PIN SMD
7466214	SMD	TERM PWR ELEMENT SHANK M4 1PIN
7466113	SMD	TERM PWR ELEMENT SHANK M3 1PIN
7466114	SMD	TERM PWR ELEMENT SHANK M4 1PIN
7461066	Inserimento a pressione	TERM PWR ELEMENT M3 9 PIN PCB RA
7461103	Inserimento a pressione	TERM PWR ELEMENT M5 8 PIN PCB RA
7461090	Inserimento a pressione	TERM PWR ELEMENT M8 20 PIN PCB
7466204	SMD	TERM PWR ELEMENT M4 1PIN SMD
7461111	Inserimento a pressione	TERM PWR ELEMENT M4 16PIN PCB RA
74640010	Spina	CABLE CONNECTOR FOR DIRECT PLUG
74640016	Spina	CABLE CONNECTOR FOR DIRECT PLUG
7464004	Spina	CABLE CONNECTOR FOR DIRECT PLUG
7464006	Spina	CABLE CONNECTOR FOR DIRECT PLUG
74651173R	THR	SHANK, THR
74651174R	THR	SHANK, THR
74651175R	THR	SHANK, THR
74651194R	THR	SHANK, THR
74651195R	THR	SHANK, THR
74650073R	THR	BUSH, THR OPENM3, THR 2.5MM
74650074R	THR	BUSH, THR OPENM4, THR 2.5MM
74650094R	THR	BUSH, THR OPENM4, THR 3.0MM
74655095R	THR	BUSH, THR_OPEN
74650173R	THR	BUSH, THR CLOSEDM3, BLIND 3.5MM
74650174R	THR	BUSH, THR CLOSEDM4, BLIND 4.0MM
74650194R	THR	BUSH, THR CLOSEDM4, BLIND 4.0MM
74650195R	THR	BUSH, THR CLOSEDM5, BLIND 4.0MM
746109-3	THR	TERM PWR ELEMENT M3 6 PIN PCB
