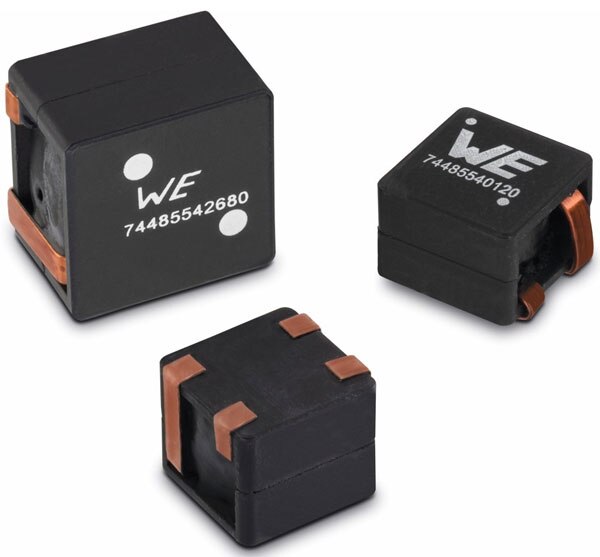

Induttori accoppiati SMD ad alta corrente WE-CFWI

Würth Elektronik presenta la serie WE-CFWI di induttori accoppiati con filo piatto per regolatori a commutazione ad alte prestazioni. Gli avvolgimenti nella serie WE-CFWI possono essere connessi in serie e in parallelo. Ciò significa che la compatta bobina di arresto doppia può essere utilizzata in convertitori SEPIC, CUK o buck/boost. Il materiale speciale del nucleo accetta alte correnti di saturazione fino a 62 A, ossia di quattro volte superiore rispetto alle bobine di arresto doppie precedenti paragonabili. Inoltre, questi componenti sono dotati di una corrente di saturazione dolce, un'induttanza a tolleranza molto stretta e una resistenza c.c. molto bassa con una tolleranza del 10% soltanto e hanno un'induttanza di dispersione inferiore allo 0,5%, che riduce i picchi di corrente di avviamento. L'eccellente stabilità di induttanza nella temperatura e la bassa resistenza c.c. rende questo componente idoneo per regolatori a commutazione ad alte prestazioni.

Würth Elektronik ha ampliato la serie WE-CFWI con due contenitori (1312 e 1813) con un'induttanza fino al 100% maggiore (valori fino a 10 µH) rispetto al contenitore 1310. Con una R_DC del 70% inferiore, i componenti WE-CFWI possono essere azionati con quattro volte la corrente nominale e con il 60% in più di corrente di saturazione della serie WE-DD.
